EKV550

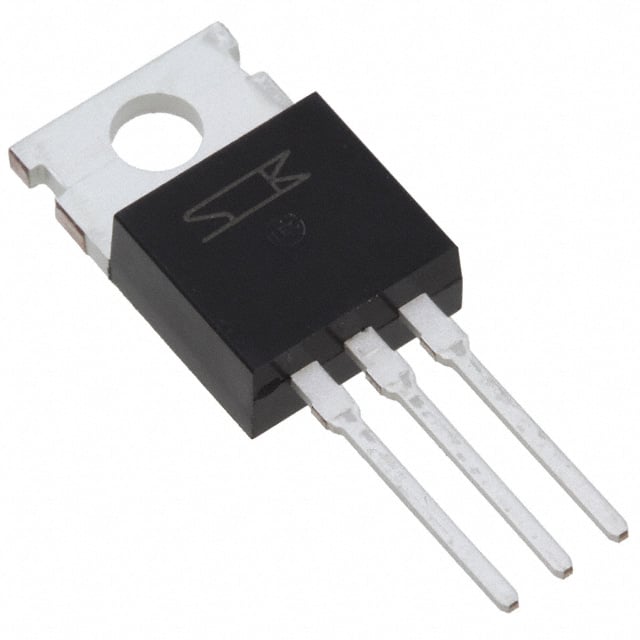

MOSFET N-CH 50V 50A TO220
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EKV550
EKV550 Hakkında
EKV550, Sanken Electric tarafından üretilen N-Channel MOSFET transistörüdür. 50V drenaj-kaynak voltajı ve 50A sürekli drenaj akımı kapasitesi ile güç elektronikleri uygulamalarında kullanılır. TO-220-3 paket tipi ile montajı kolaydır. 10V gate voltajında 15mOhm maksimum Rds(on) değerine sahip olup, anahtarlama devreleri, motor kontrol, DC-DC dönüştürücüler ve benzer endüstriyel uygulamalarda tercih edilir. Maksimum 150°C çalışma sıcaklığı ve 85W güç dağıtımı kapasitesi ile orta güç uygulamalarına uygundur. Ürün yeni tasarımlar için önerilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 50A (Ta) |
| Drain to Source Voltage (Vdss) | 50 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 2000 pF @ 10 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Not For New Designs |
| Power Dissipation (Max) | 85W (Tc) |
| Rds On (Max) @ Id, Vgs | 15mOhm @ 25A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
