Transistörler - FET, MOSFET - Tekil
EKI10300

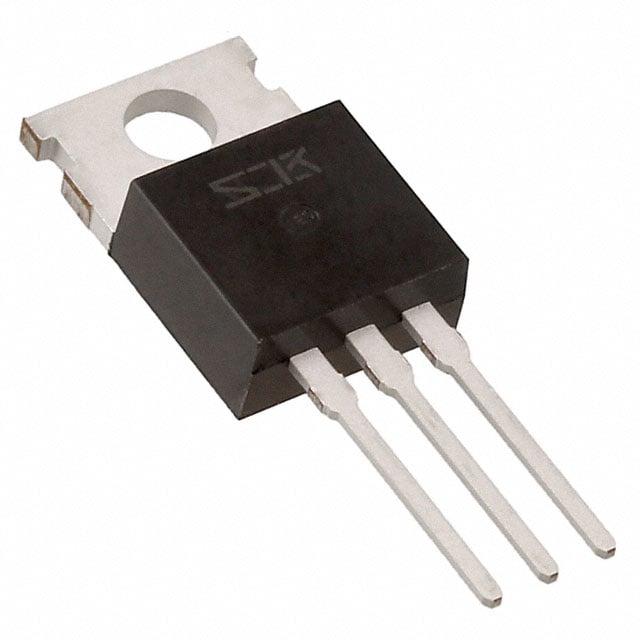

MOSFET N-CH 100V 34A TO220
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EKI10300
EKI10300 Hakkında
EKI10300, Sanken Electric tarafından üretilen N-Channel MOSFET transistördür. 100V Drain-Source gerilimi ve 34A sürekli drenaj akımı kapasitesine sahiptir. TO-220-3 paketinde sunulan bu komponentin maksimum güç tüketimi 90W'tır. RDS(on) değeri 28.8mOhm olup, hızlı anahtarlama uygulamaları için tasarlanmıştır. Endüstriyel güç kaynakları, motor kontrol devreleri, şarj sistemleri ve DC-DC dönüştürücülerde yaygın olarak kullanılır. 150°C'ye kadar çalışma sıcaklığına dayanır. Ürün şu anda kullanım dışı (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 34A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 36.5 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2540 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 90W (Tc) |
| Rds On (Max) @ Id, Vgs | 28.8mOhm @ 17.1A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 650µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
