Transistörler - FET, MOSFET - Tekil
EKI10198

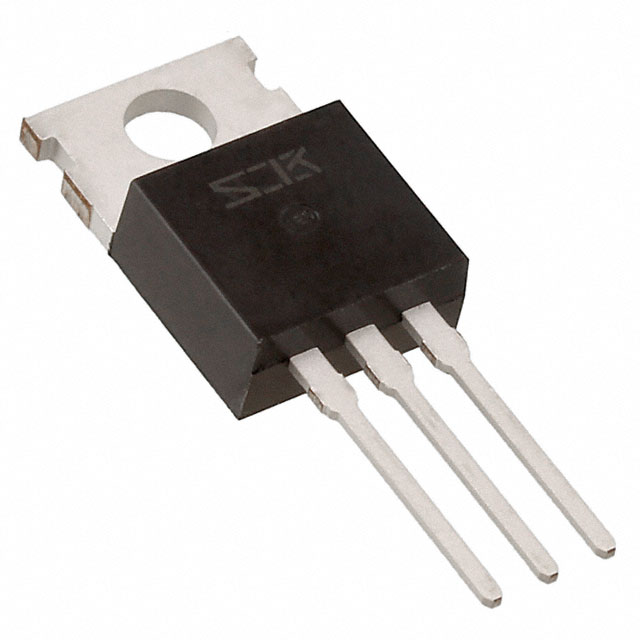

MOSFET N-CH 100V 47A TO220-3
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EKI10198
EKI10198 Hakkında
Sanken Electric tarafından üretilen EKI10198, 100V drain-source gerilimi ve 47A sürekli drain akımı kapasitesine sahip N-channel MOSFET transistördür. TO-220-3 paket tipinde sunulan bu bileşen, 17.8mΩ maximum RDS(on) değeri ile düşük iletim kaybı sağlar. Gate charge değeri 55.8nC ve giriş kapasitesi 3990pF'dir. 116W güç disipasyonu kapasitesi ve 150°C maksimum junction sıcaklığı ile yüksek güç uygulamalarında kullanılabilir. Anahtarlama uygulamaları, motor kontrolü, güç kaynakları ve enerji dönüşüm devreleri gibi alanlarda tercih edilir. ±20V maksimum gate gerilimi ile geniş uygulama yelpazesini destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 47A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 55.8 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3990 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Not For New Designs |
| Power Dissipation (Max) | 116W (Tc) |
| Rds On (Max) @ Id, Vgs | 17.8mOhm @ 23.4A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
