Transistörler - FET, MOSFET - Tekil
EKI10126

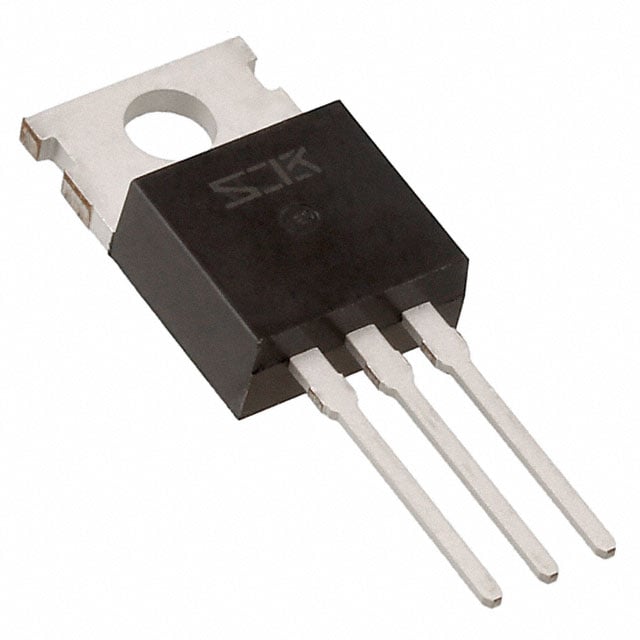

MOSFET N-CH 100V 66A TO220-3
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EKI10126
EKI10126 Hakkında
Sanken Electric tarafından üretilen EKI10126, N-kanal MOSFET transistörüdür. 100V drain-source gerilimi ve 66A sürekli drain akımı kapasitesi ile güç uygulamalarında kullanılır. TO-220-3 paket formatında sunulan bu bileşen, anahtarlama devreleri, motor kontrol, güç kaynakları ve invertör tasarımlarında yer alır. Maksimum 135W güç tüketimine dayanıklı olup, 150°C Junction sıcaklığına kadar çalışabilir. Gate şarj miktarı 88.8nC ve RDS(on) değeri 11.6mΩ (10V, 33A'de) ile verimli anahtarlama özelliği sağlar. Eski tasarımlar için üretilen bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 66A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 88.8 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6420 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Not For New Designs |
| Power Dissipation (Max) | 135W (Tc) |
| Rds On (Max) @ Id, Vgs | 11.6mOhm @ 33A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1.5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
