EKI07174

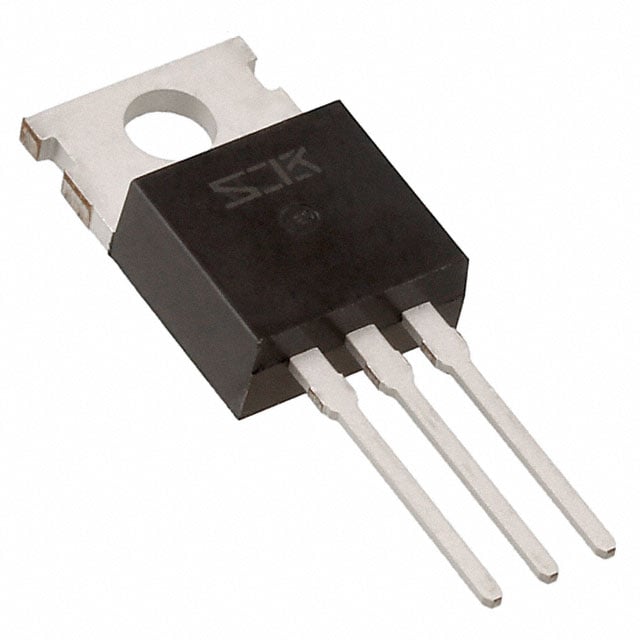

MOSFET N-CH 75V 46A TO-220
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EKI07174
EKI07174 Hakkında
Sanken Electric tarafından üretilen EKI07174, N-channel MOSFET transistörüdür. 75V drain-source voltajı ve 46A sürekli drenaj akımı kapasitesi ile orta güç uygulamalarında kullanılmak üzere tasarlanmıştır. TO-220-3 paketinde sunulan bu bileşen, 13.6mOhm maksimum Rds(on) değeri ile verimli anahtarlama sağlar. Güç yönetimi, motor kontrolü, DC-DC dönüştürücüler ve endüstriyel sürücü uygulamalarında tercih edilir. ±20V gate-source voltaj aralığında çalışır ve 150°C maksimum junction sıcaklığında güvenli operasyon gerçekleştirir. Eski tasarımlar için tasarlanmış bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 46A (Tc) |
| Drain to Source Voltage (Vdss) | 75 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 36.2 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2520 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Not For New Designs |
| Power Dissipation (Max) | 90W (Tc) |
| Rds On (Max) @ Id, Vgs | 13.6mOhm @ 22.8A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 650µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
