EKI07117

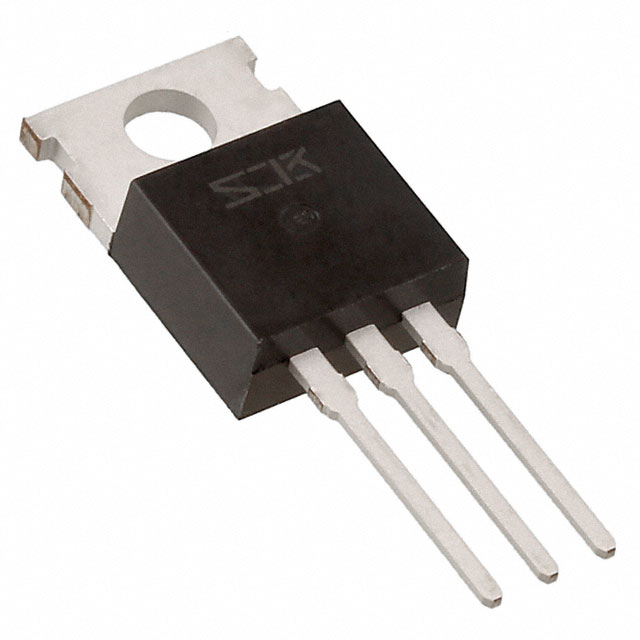

MOSFET N-CH 75V 62A TO220-3
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EKI07117
EKI07117 Hakkında
EKI07117, Sanken Electric tarafından üretilen N-Channel MOSFET transistördür. 75V Drain-Source gerilimi ve 62A sürekli dren akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. TO-220-3 paketinde sunulan bu bileşen, endüstriyel denetim sistemleri, motor sürücüleri, güç kaynakları ve anahtarlı modülatör devreleri gibi uygulamalarda tercih edilir. 10V gate geriliminde 9.3mOhm'luk düşük açık direnç (Rds On) değeri verimli güç aktarımı sağlar. Maksimum 150°C çalışma sıcaklığında 116W'a kadar güç dağıtabilir. Gate şarj miktarı 57nC olarak belirtilmiş olup, hızlı anahtarlama özellikleri vardır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 62A (Tc) |
| Drain to Source Voltage (Vdss) | 75 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 57 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4040 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Not For New Designs |
| Power Dissipation (Max) | 116W (Tc) |
| Rds On (Max) @ Id, Vgs | 9.3mOhm @ 31.2A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
