Transistörler - FET, MOSFET - Tekil
EKI07076

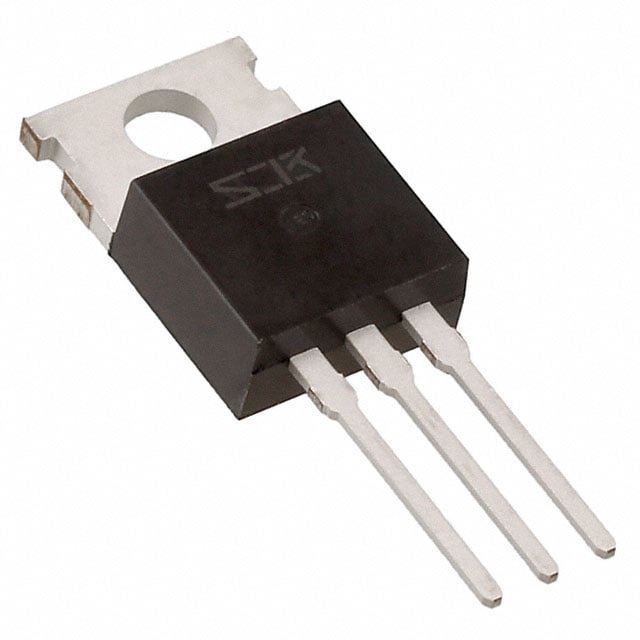

MOSFET N-CH 75V 85A TO220-3
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EKI07076
EKI07076 Hakkında
Sanken Electric tarafından üretilen EKI07076, 75V drain-source voltaj ve 85A sürekli dren akımı kapasitesine sahip N-Channel MOSFET transistördür. TO-220-3 paketinde sunulan bu komponent, 10V gate voltajında 6.6mOhm düşük on-direnci (Rds On) ile yüksek akım uygulamalarında verimli anahtarlama sağlar. 135W maksimum güç dağılımı kapasitesi ve 150°C çalışma sıcaklığı ile endüstriyel ve güç dönüştürme devrelerinde kullanılır. Gate charge değeri 91nC ile hızlı komütasyon özellikleri sunar. Güç kaynakları, motor sürücüleri ve DC-DC konvertörlerde yaygın olarak uygulanır. Not: Bu komponent yeni tasarımlar için önerilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 85A (Tc) |
| Drain to Source Voltage (Vdss) | 75 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 91 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6340 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Not For New Designs |
| Power Dissipation (Max) | 135W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.6mOhm @ 44A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1.5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
