Transistörler - FET, MOSFET - Tekil
EKI06108

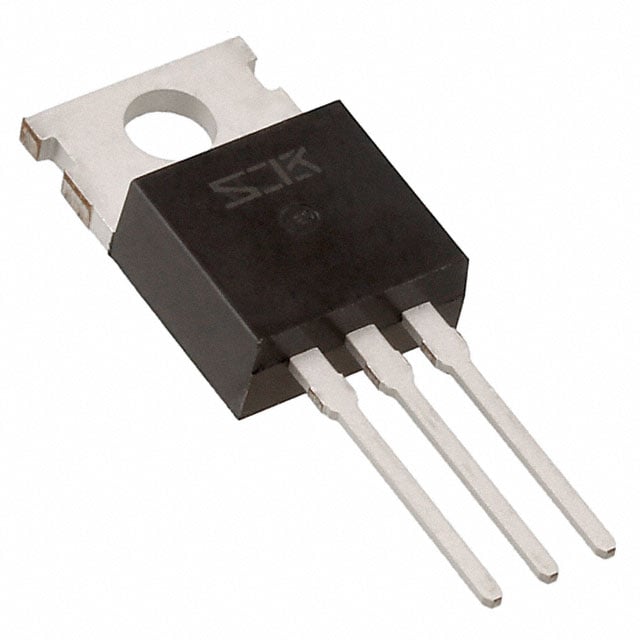

MOSFET N-CH 60V 57A TO220-3
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EKI06108
EKI06108 Hakkında
Sanken Electric tarafından üretilen EKI06108, 60V drain-source voltaj ve 57A sürekli drain akımı kapasitesine sahip N-Channel MOSFET transistördür. TO-220-3 paketinde sunulan bu komponent, 9.2mΩ maksimum Rds(on) değeri ile düşük iletim direnci sağlar. 150°C maksimum jonksiyon sıcaklığında 90W güç dağıtabilir. 4.5V ve 10V gate sürüş voltajı seçenekleri ile esnek uygulama tasarımına olanak tanır. Endüstriyel güç dönüştürme, motor kontrolü, anahtarlama güç kaynakları ve yüksek akım uygulamalarında kullanılır. Gate yükü 38nC ve giriş kapasitansı 2520pF olan bu transistör, hızlı anahtarlama işlemleri gerektiğinde tercih edilir. (Not: Üretim durdurulmuş ürün statüsündedir)
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 57A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 38.6 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2520 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 90W (Tc) |
| Rds On (Max) @ Id, Vgs | 9.2mOhm @ 28.5A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 650µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
