Transistörler - FET, MOSFET - Tekil
EKI06075

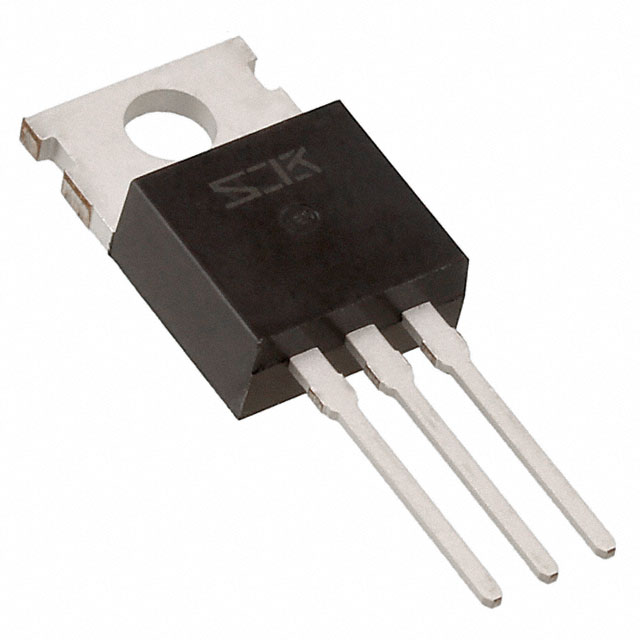

MOSFET N-CH 60V 78A TO220-3
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EKI06075
EKI06075 Hakkında
EKI06075, Sanken Electric tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source voltajı ve 78A sürekli drenaj akımı kapasitesi ile yüksek akım uygulamalarında kullanılır. TO-220-3 paketinde sunulan bu bileşen, güç yönetimi, motor kontrolü, anahtarlama devreleri ve DC-DC dönüştürücüleri gibi uygulamalarda tercih edilir. 10V gate sürüş voltajında 6.3mΩ on-resistance değeri ile düşük ısı kaybı sağlar. Maksimum 116W güç tüketimine ve 150°C çalışma sıcaklığına dayanıklıdır. Part Status olarak yeni tasarımlar için önerilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 78A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 53.6 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3810 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Not For New Designs |
| Power Dissipation (Max) | 116W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.3mOhm @ 39A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
