EKI06051

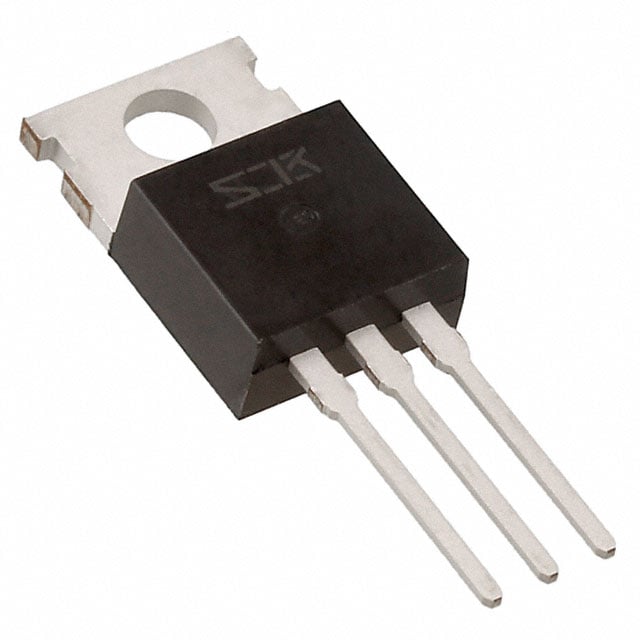

MOSFET N-CH 60V 85A TO220-3
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EKI06051
EKI06051 Hakkında
EKI06051, Sanken Electric tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source gerilimi ve 85A sürekli dren akımı kapasitesiyle yüksek akım uygulamalarında kullanılır. TO-220-3 paket tipiyle birlikte gelen bu transistör, 4.7mΩ (10V, 55A) Ron değeri ile düşük açılış direncine sahiptir. 135W maksimum güç yayılımı kapasitesi ile anahtarlama devreleri, motor kontrol, güç dönüştürücüleri ve DC-DC konvertörlerde uygulanabilir. Gate-source gerilimi ±20V aralığında kontrol edilebilir. 150°C junction sıcaklığına kadar çalışabilen bu bileşen, endüstriyel ve ticari güç elektronik uygulamalarında tercih edilir. Sahip olduğu 90.6nC gate charge değeri hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 85A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 90.6 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6210 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Not For New Designs |
| Power Dissipation (Max) | 135W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.7mOhm @ 55A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1.5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
