EKI04036

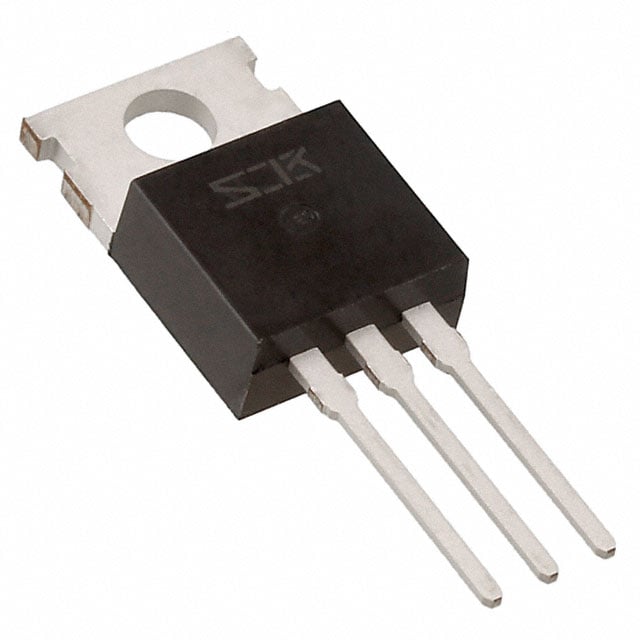

MOSFET N-CH 40V 80A TO220-3
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EKI04036
EKI04036 Hakkında
Sanken Electric tarafından üretilen EKI04036, N-Channel MOSFET transistörüdür. 40V Drain-Source gerilimi ve 80A sürekli drenaj akımı kapasitesine sahiptir. TO-220-3 paketinde sunulan bu bileşen, güç anahtarlama uygulamalarında, DC-DC konvertörlerde, motor sürücü devrelerinde ve güç yönetimi sistemlerinde kullanılır. Maksimum 3.8mΩ Rds(On) değeri ile düşük iletim kaybı sağlar. 150°C çalışma sıcaklığına dayanıklı tasarımı endüstriyel uygulamalar için uygun hale getirir. Bileşen şu anda üretimi durdurulmuş (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 80A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 63.2 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3910 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 116W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.8mOhm @ 58.5A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
