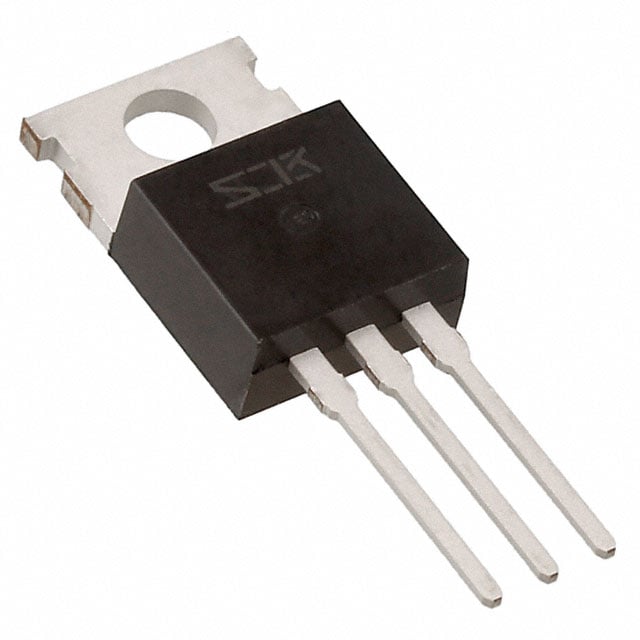

EKI04027
MOSFET N-CH 40V 85A TO220-3
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EKI04027
EKI04027 Hakkında
Sanken Electric EKI04027, 40V drain-source voltaj rating'ine sahip N-Channel MOSFET transistörüdür. 85A sürekli dren akımı kapasitesi ile güç elektronikleri uygulamalarında kullanılır. TO-220-3 paket tipi vasıtasıyla düz montaj imkanı sunar. 3.2mOhm maksimum on-resistance (Rds On) değeri ile iletim kaybını minimize eder. 150°C maksimum çalışma sıcaklığı ve 135W güç dağıtım kapasitesi sayesinde yüksek akım anahtarlama devrelerinde, motor kontrol uygulamalarında, DC-DC konvertörlerde ve güç kaynağı tasarımlarında tercih edilir. 2.5V gate threshold voltajı hızlı devre açma/kapama işlemini sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 85A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 93.7 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6200 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Not For New Designs |
| Power Dissipation (Max) | 135W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.2mOhm @ 82.5A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1.5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
