Transistörler - FET, MOSFET - Tekil

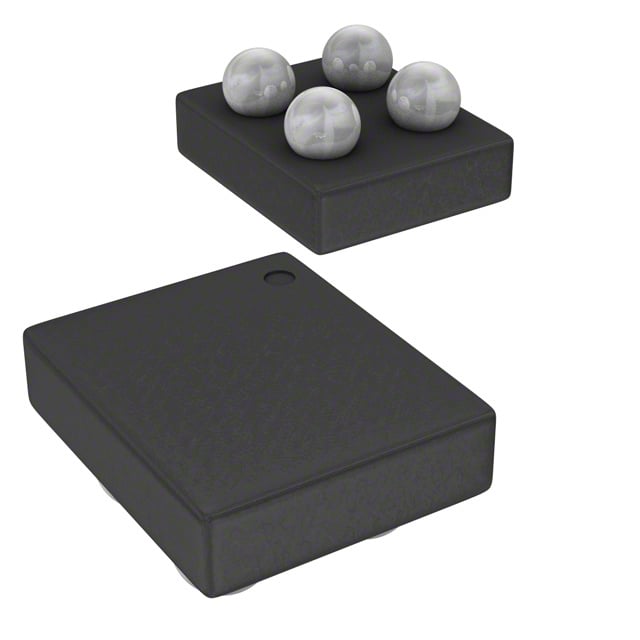

EFC4612R-TR
MOSFET N-CH 24V 6A EFCP
- Üretici
- onsemi
- Paket/Kılıf
- 4-XFBGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EFC4612R
EFC4612R-TR Hakkında
EFC4612R-TR, onsemi tarafından üretilen N-Channel MOSFET transistördür. 24V drain-source voltaj ve 6A sürekli drain akımı kapasitesiyle, güç yönetimi ve anahtarlama uygulamalarında kullanılır. 4.5V gate voltajında 45mOhm on-resistance ve 7nC gate charge özellikleriyle hızlı anahtarlama performansı sağlar. Surface mount EFCP1313-4CC-037 paketinde sunulan bu komponent, endüstriyel kontrol devreleri, DC-DC dönüştürücüler ve motor sürücü uygulamalarında yaygın olarak yer alır. ±12V maksimum gate voltajı ile geniş kontrol voltaj aralığını destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A (Ta) |
| Drain to Source Voltage (Vdss) | 24 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 7 nC @ 4.5 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 4-XFBGA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.6W (Ta) |
| Rds On (Max) @ Id, Vgs | 45mOhm @ 3A, 4.5V |
| Supplier Device Package | EFCP1313-4CC-037 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.3V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
