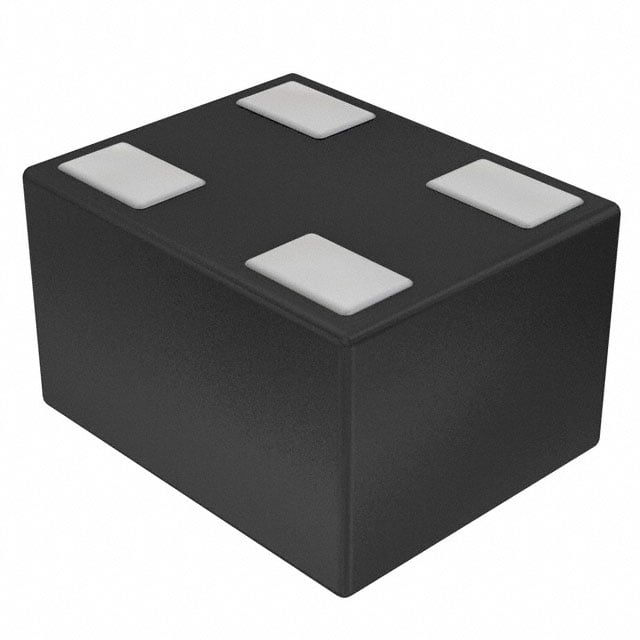

EC4401C-TL
MOSFET N-CH 30V 150MA ECSP1008-4
- Üretici
- onsemi
- Paket/Kılıf
- 4-UFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EC4401C
EC4401C-TL Hakkında
EC4401C-TL, onsemi tarafından üretilen N-channel MOSFET transistördür. 30V Drain-Source gerilimi ve 150mA sürekli drenaj akımı kapasitesi ile düşük güç uygulamalarında kullanılır. 3.7Ω maksimum RDS(on) değeri ile verimli anahtarlama sağlar. 4V gate geriliminde çalışır ve hızlı açılma-kapanma özellikleri sayesinde anahtarlama devrelerinde, güç yönetimi, ses sistemleri ve küçük motorlu uygulamalarda tercih edilir. 4-pin UFDFN (ECSP1008) yüzey monte pakette sunulur. Maksimum 150°C işletme sıcaklığında güvenilir performans gösterir. Şu anda üretimi durdurulmuş (obsolete) durumda olup yerini daha yeni serilere bırakmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 150mA (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.58 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 4-UFDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 150mW (Ta) |
| Rds On (Max) @ Id, Vgs | 3.7Ohm @ 80mA, 4V |
| Supplier Device Package | 4-ECSP1008 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±10V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
