Transistörler - FET, MOSFET - Tekil

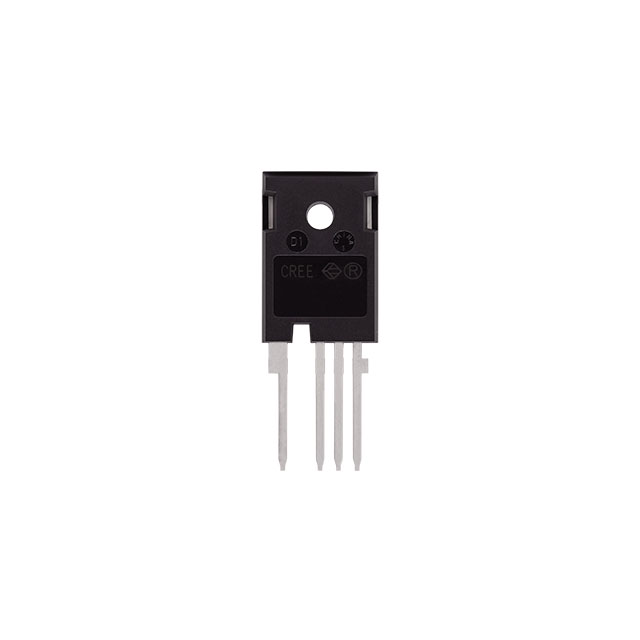

E3M0075120K
1200V AUTOMOTIVE SIC 75MOHM FET
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- E3M0075120K
E3M0075120K Hakkında
Wolfspeed E3M0075120K, 1200V otomotiv uygulamaları için tasarlanmış Silicon Carbide (SiC) teknikli N-Channel MOSFET'tir. 32A sürekli drenaj akımı ve 97.5mOhm maksimum RDS(on) değeri ile güç dönüştürme uygulamalarında kullanılır. TO-247-4 paketinde sunulan bu transistör, elektrik araçları, solar inverterler, anahtarlamadı güç kaynakları ve traction motor kontrolörleri gibi yüksek güçlü anahtarlama devreleri için uygundur. -55°C ile 175°C arasında çalışabilir ve 145W güç tüketebilir. 15V drive voltajı ile kolay arayüz sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 32A (Tc) |
| Drain to Source Voltage (Vdss) | 1200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 55 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1480 pF @ 1000 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power Dissipation (Max) | 145W (Tc) |
| Rds On (Max) @ Id, Vgs | 97.5mOhm @ 17.9A, 15V |
| Supplier Device Package | TO-247-4L |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +19V, -8V |
| Vgs(th) (Max) @ Id | 3.6V @ 5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
