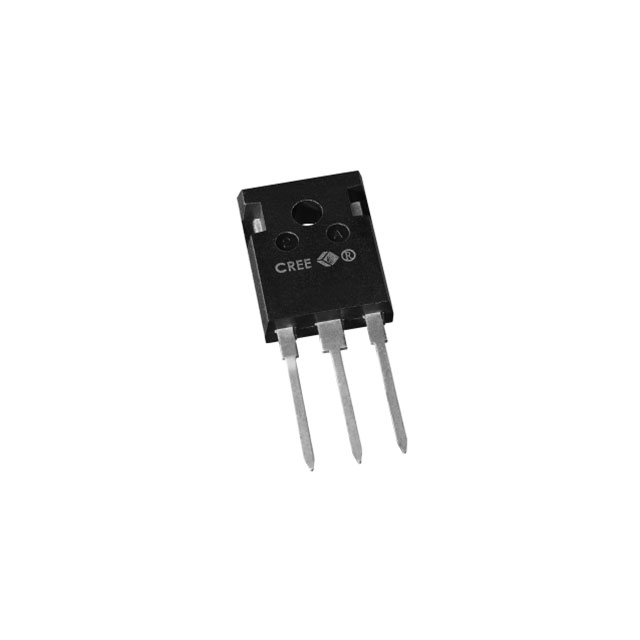

E3M0075120D
1200V AUTOMOTIVE SIC 75MOHM FET
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- E3M0075120D
E3M0075120D Hakkında
Wolfspeed E3M0075120D, 1200V derecelendirilmiş N-Channel Silicon Carbide (SiC) MOSFET transistörüdür. TO-247-3 paketinde sunulan bu FET, 32A sürekli dren akımı ve 97.5mΩ on-state direnci ile yüksek güç uygulamalarında kullanılır. 57nC gate charge değeri ile hızlı anahtarlama özelliği gösterir. -55°C ile 175°C arasında çalışabilen bu komponent, otomotiv uygulamaları, endüstriyel güç dönüştürücüler, invertör devreleri ve elektrikli araç şarj sistemlerinde tercih edilir. SiC teknolojisi sayesinde düşük kayıplar ve yüksek sıcaklık toleransı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 32A (Tc) |
| Drain to Source Voltage (Vdss) | 1200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 57 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1480 pF @ 1000 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power Dissipation (Max) | 145W (Tc) |
| Rds On (Max) @ Id, Vgs | 97.5mOhm @ 17.9A, 15V |
| Supplier Device Package | TO-247-3 |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +19V, -8V |
| Vgs(th) (Max) @ Id | 3.6V @ 5mA |
