Transistörler - FET, MOSFET - Tekil

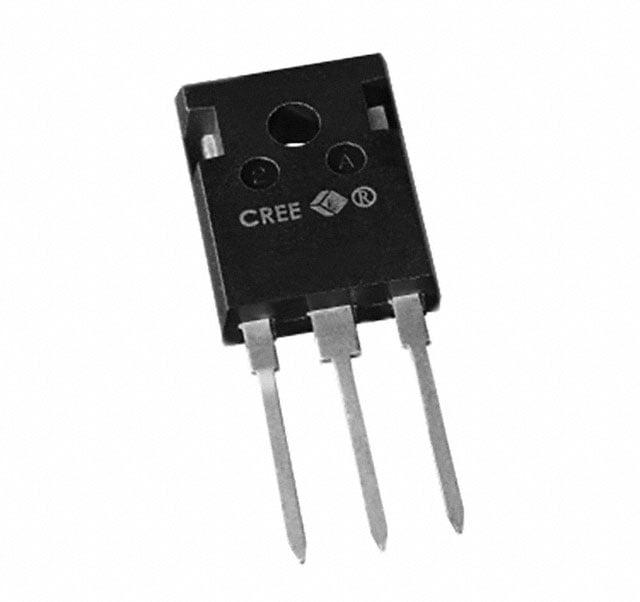

E3M0065090D
SICFET N-CH 900V 35A TO247-3
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- E3M0065090D
E3M0065090D Hakkında
E3M0065090D, Wolfspeed tarafından üretilen Silicon Carbide (SiCFET) teknolojisine dayanan N-Channel MOSFET transistördür. 900V dren-kaynak gerilimi (Vdss) ve 35A sürekli dren akımı (Id) ile yüksek gerilim uygulamalarında kullanılır. TO-247-3 paketinde sunulan bu bileşen, anahtarlama hızı yüksek olan güç dönüştürücü devreleri, invertör tasarımları ve endüstriyel güç yönetim sistemlerinde yer alır. 84.5mΩ maksimum On-direnci (Rds On) ile düşük iletim kayıpları sağlar. -55°C ile +150°C arasında çalışma sıcaklığına sahiptir. Özellikle elektrik aracı şarj sistemleri, solarinvertörler ve UPS uygulamalarında tercih edilir. Not: Bu ürün üretim sonlandırılmış (obsolete) olup, stok tükenmesi durumunda alternatif çözümler değerlendirilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 35A (Tc) |
| Drain to Source Voltage (Vdss) | 900 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 30.4 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 660 pF @ 600 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 125W (Tc) |
| Rds On (Max) @ Id, Vgs | 84.5mOhm @ 20A, 15V |
| Supplier Device Package | TO-247-3 |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +18V, -8V |
| Vgs(th) (Max) @ Id | 3.5V @ 5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
