Transistörler - FET, MOSFET - Tekil

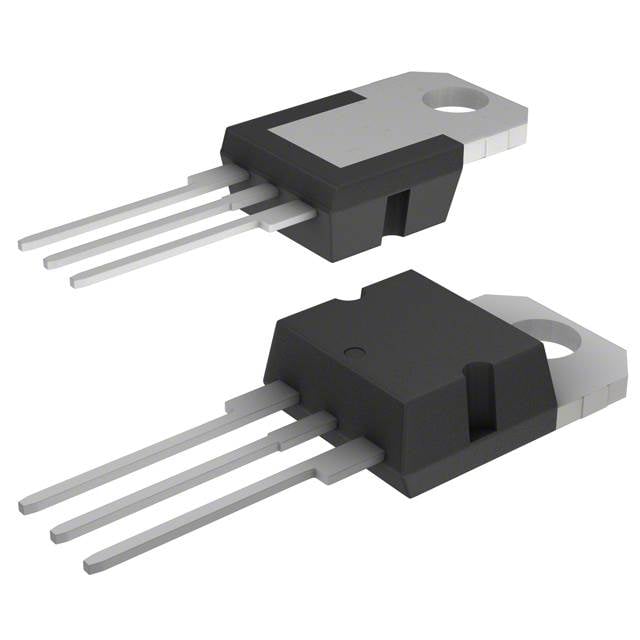

DN2540N5-G
MOSFET N-CH 400V 500MA TO220-3
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DN2540N5
DN2540N5-G Hakkında
DN2540N5-G, Microchip Technology tarafından üretilen N-Channel Depletion Mode MOSFET transistördür. 400V drain-source gerilimi (Vdss) ve 500mA sürekli dren akımı kapasitesi ile tasarlanmıştır. TO-220-3 paketinde sunulan bu bileşen, maksimum 15W güç tüketimi ile çalışabilir. 25°C'de 25Ohm'luk RDS(on) değeri ile düşük iletim kaybı sağlar. -55°C ile 150°C arasında çalışma sıcaklığına sahip olan bu transistör, anahtarlama uygulamaları, güç yönetimi devreleri ve RF amplifikatör tasarımlarında kullanılır. ±20V maksimum gate-source gerilimi ile geniş uygulamabilirlik sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 500mA (Tj) |
| Drain to Source Voltage (Vdss) | 400 V |
| Drive Voltage (Max Rds On, Min Rds On) | 0V |
| FET Feature | Depletion Mode |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 300 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 15W (Tc) |
| Rds On (Max) @ Id, Vgs | 25Ohm @ 120mA, 0V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
