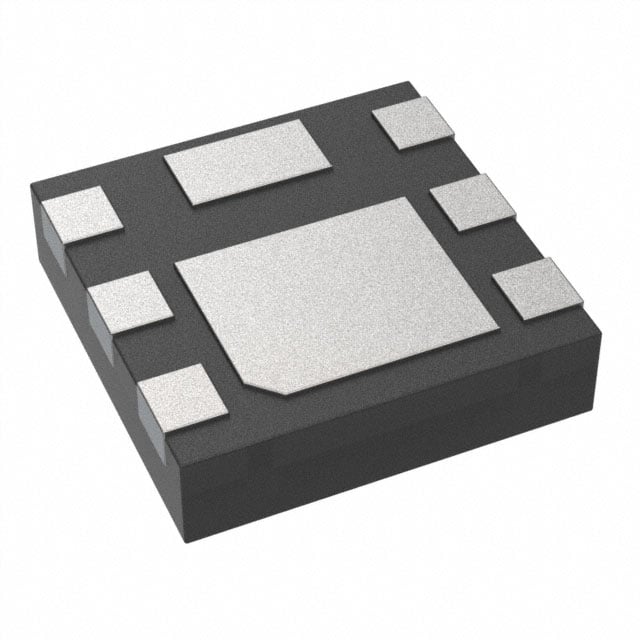

DMTH6016LFDFWQ-7
MOSFET N-CH 60V 9.4A 6UDFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-UDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMTH6016
DMTH6016LFDFWQ-7 Hakkında
DMTH6016LFDFWQ-7, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source gerilimi ve 9.4A sürekli drain akımı ile tasarlanan bu bileşen, 18mOhm maksimum Rds(on) direncine sahiptir. 6-UDFN yüzey montajlı paket içinde yer alan transistör, -55°C ile 175°C arasında çalışabilir. Gate charge değeri 15.3nC ve input capacitance 925pF'dir. 4.5V ve 10V drive voltajlarında kullanılır. Güç dönüştürme devreleri, motor kontrol uygulamaları, anahtarlama güç kaynakları ve genel dijital kontrol uygulamalarında kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9.4A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 15.3 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 925 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 6-UDFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 1.06W (Ta) |
| Rds On (Max) @ Id, Vgs | 18mOhm @ 10A, 10V |
| Supplier Device Package | U-DFN2020-6 (SWP) (Type F) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
