Transistörler - FET, MOSFET - Tekil

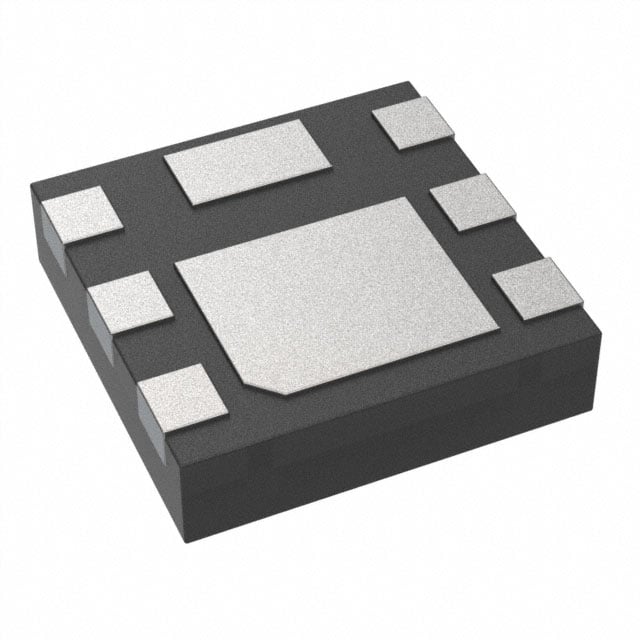

DMTH6016LFDFW-7
MOSFET N-CH 60V 9.4A 6UDFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-UDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMTH6016LFDFW
DMTH6016LFDFW-7 Hakkında
DMTH6016LFDFW-7, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistörüdür. 60V drain-source gerilimi ve 9.4A sürekli drain akımı ile güç yönetimi, motor kontrolü, anahtarlama uygulamaları ve DC-DC dönüştürücülerde kullanılır. 18mΩ maksimum on-direnci (Rds On) ile düşük güç kaybı sağlar. 6-UDFN yüzey montaj paketinde sunulan bu bileşen, -55°C ile 175°C arasında çalışır ve endüstriyel, otomotiv ve tüketici elektronik uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9.4A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 15.3 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 925 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 6-UDFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 1.06W (Ta) |
| Rds On (Max) @ Id, Vgs | 18mOhm @ 10A, 10V |
| Supplier Device Package | U-DFN2020-6 (SWP) (Type F) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
