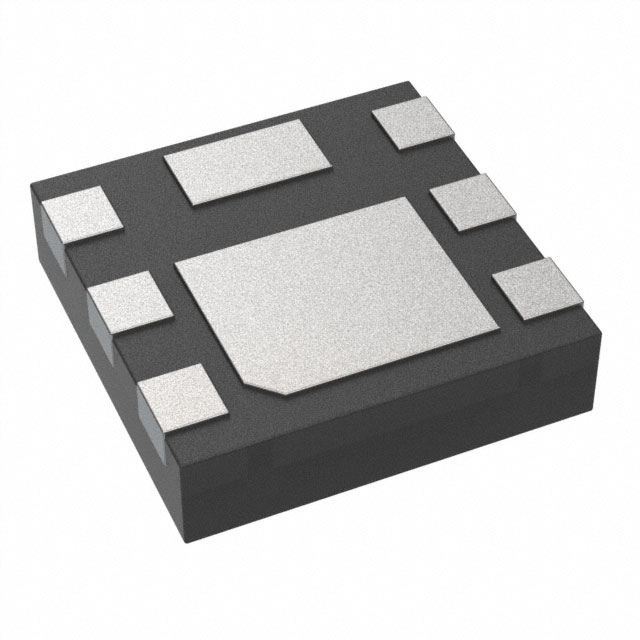

DMTH4008LFDFWQ-13
MOSFET N-CH 40V 11.6A 6UDFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-UDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMTH4008LFDFWQ
DMTH4008LFDFWQ-13 Hakkında
DMTH4008LFDFWQ-13, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source voltaj, 11.6A sürekli drain akımı ve 11.5mΩ RDS(on) değeri ile düşük kayıp uygulamalara uygundur. 6-UDFN SMD paketinde sunulan bu bileşen, motor kontrol, güç yönetimi, DC-DC konvertörleri ve anahtarlama uygulamalarında kullanılır. -55°C ile 175°C arasında çalışabilen kompakt tasarımı, yüksek entegrasyonlu devre tasarımlarında yer kazandırır. 14.2nC gate charge ve düşük kapasitans değerleri hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11.6A (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14.2 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1030 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 6-UDFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 990mW (Ta) |
| Rds On (Max) @ Id, Vgs | 11.5mOhm @ 10A, 10V |
| Supplier Device Package | U-DFN2020-6 (SWP) (Type F) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
