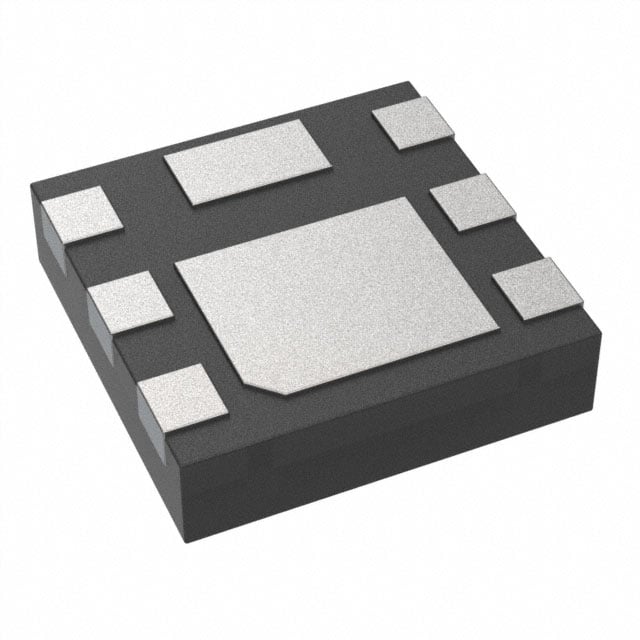

DMTH4008LFDFW-13
MOSFET N-CH 40V 11.6A 6UDFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-UDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMTH4008LFDFW
DMTH4008LFDFW-13 Hakkında
DMTH4008LFDFW-13, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilimi ve 11.6A sürekli drenaj akımı kapasitesiyle tasarlanmıştır. 11.5mΩ maksimum gate-source direnç (Rds On @ 10A, 10V) ile düşük güç kaybı sağlar. 6-UDFN gözlemlenmiş pad paketinde sunulan bu bileşen, -55°C ile 175°C arasında çalışabilir. Motor kontrolü, güç yönetimi, anahtarlama uygulamaları ve genel güç elektroniği devrelerinde kullanılır. 14.2nC gate charge ve 1030pF input capacitance özellikleriyle hızlı anahtarlama performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11.6A (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14.2 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1030 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 6-UDFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 990mW (Ta) |
| Rds On (Max) @ Id, Vgs | 11.5mOhm @ 10A, 10V |
| Supplier Device Package | U-DFN2020-6 (SWP) (Type F) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
