Transistörler - FET, MOSFET - Tekil

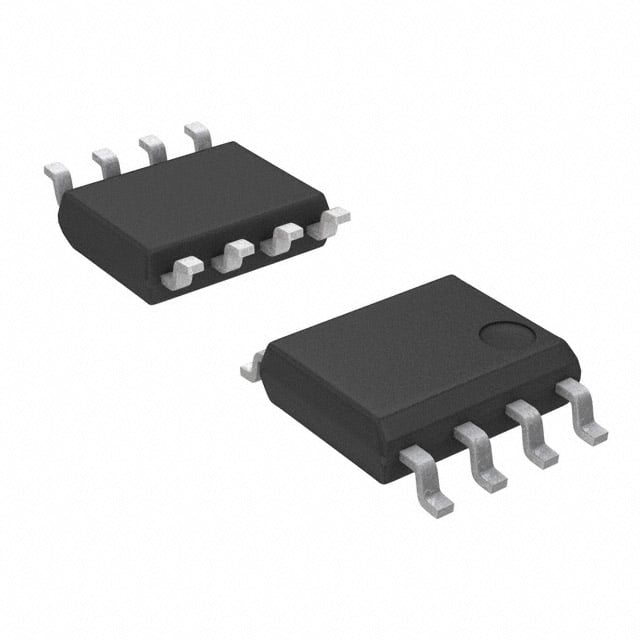

DMT616MLSS-13
MOSFET N-CH 60V 10A 8SO
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-SOP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMT616MLSS
DMT616MLSS-13 Hakkında
DMT616MLSS-13, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistördür. 60V Drain-Source voltaj ve 10A sürekli drenaj akımı kapasitesine sahip olan bu bileşen, anahtarlama ve güç yönetimi uygulamalarında kullanılır. 8-SOP (8-Lead Small Outline Package) SMD paketinde sunulan transistör, düşük on-resistance (14 mOhm @ 10V, 8.5A) değeri sayesinde enerji kaybını minimize eder. -55°C ile +150°C arasında çalışabilen bu cihaz, motor kontrolü, DC-DC konvertörler, güç anahtarları ve LED sürücüleri gibi endüstriyel ve tüketici elektronik uygulamalarında yaygın olarak tercih edilir. 4.5V-10V gate sürücü voltajı ile lojik seviye uyumlu kontrolü sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 13.6 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 785 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power Dissipation (Max) | 1.39W (Ta) |
| Rds On (Max) @ Id, Vgs | 14mOhm @ 8.5A, 10V |
| Supplier Device Package | 8-SOP |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
