Transistörler - FET, MOSFET - Tekil

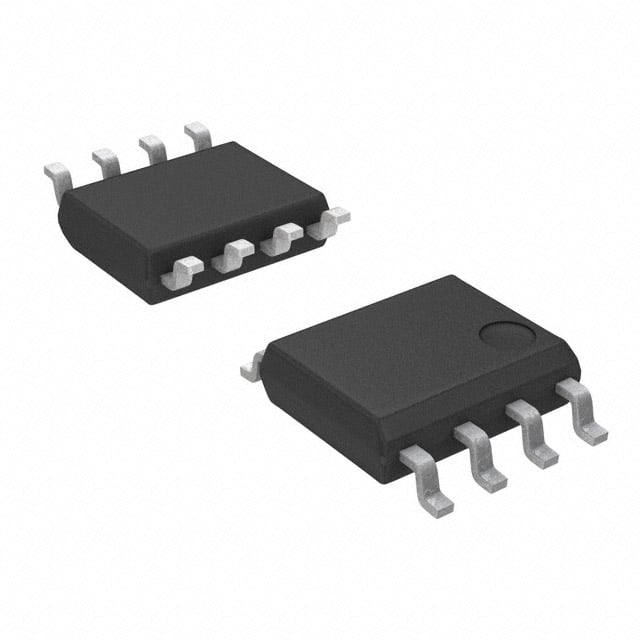

DMT6013LSS-13
MOSFET N-CH 60V 10A 8SO
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-SOP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMT6013LSS
DMT6013LSS-13 Hakkında
DMT6013LSS-13, Diodes Incorporated tarafından üretilen 60V N-Channel MOSFET transistördür. 10A sürekli drenaj akımı kapasitesi ile orta güç uygulamalarında kullanılır. 14.3mOhm maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. 8-SOP yüzey montaj paketi ile kompakt PCB tasarımlarına uygun. Motor kontrol, anahtarlama güç kaynakları, yük anahtarlaması ve dc-dc dönüştürücü uygulamalarında yaygın olarak kullanılır. -55°C ile 150°C arası geniş çalışma sıcaklık aralığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 15 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1081 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power Dissipation (Max) | 1.4W (Ta) |
| Rds On (Max) @ Id, Vgs | 14.3mOhm @ 10A, 10V |
| Supplier Device Package | 8-SOP |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
