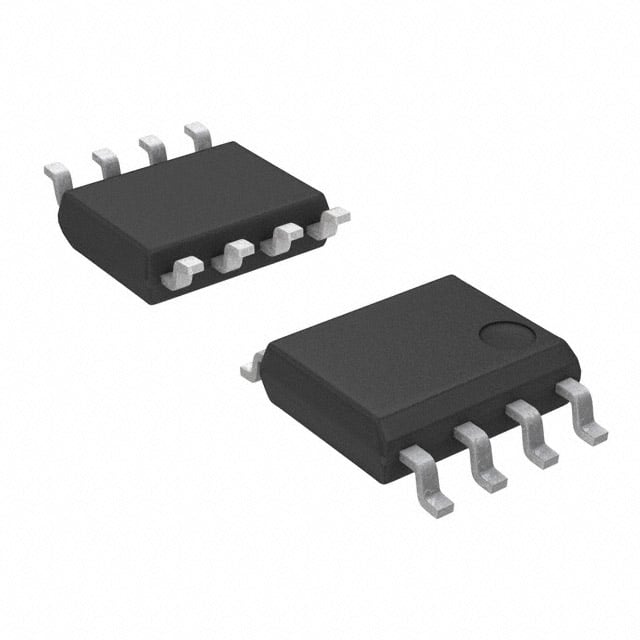

DMT4011LSS-13
MOSFET N-CH 40V 10.8A 8SO
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-SOP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMT4011LSS
DMT4011LSS-13 Hakkında
DMT4011LSS-13, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistörüdür. 40V drain-source voltaj kapasitesi ve 10.8A sürekli drain akımı ile çalışan bu bileşen, 8-SOP yüzey montajlı paket ile sunulmaktadır. 11.5mOhm (10V gate voltajında 20A akımda) RDS(on) değeri ile düşük iletim direncine sahiptir. -55°C ile 150°C arasında çalışabilen bu transistör, anahtarlama uygulamaları, DC-DC dönüştürücüler, motor kontrol devreleri ve güç yönetimi sistemlerinde kullanılır. Gate charge değeri 14.3nC olup hızlı anahtarlama performansı sağlar. 1.31W maksimum güç tüketimi ile enerji yoğun uygulamalarda uygun bir seçimdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10.8A (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14.3 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 829 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power Dissipation (Max) | 1.31W (Ta) |
| Rds On (Max) @ Id, Vgs | 11.5mOhm @ 20A, 10V |
| Supplier Device Package | 8-SOP |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
