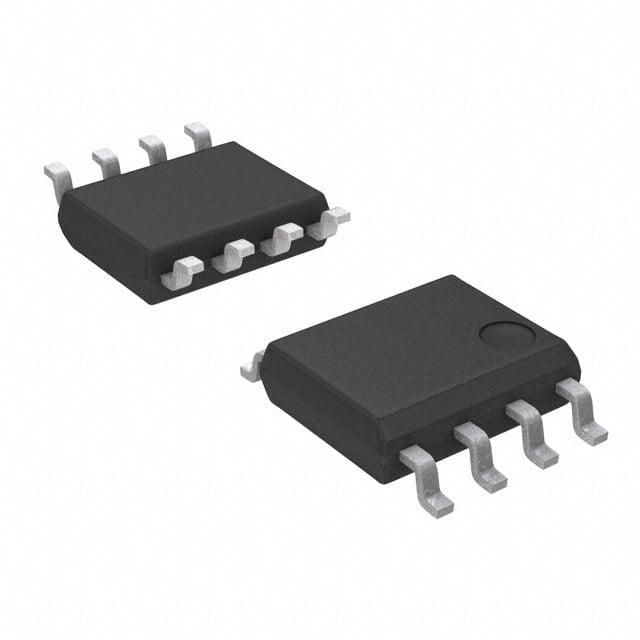

DMT4008LSS-13
MOSFET N-CH 40V 12.8A 8SO
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-SOP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMT4008LSS
DMT4008LSS-13 Hakkında
DMT4008LSS-13, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistörüdür. 40V drain-source gerilimi ve 12.8A sürekli drain akımı kapasitesiyle güç uygulamalarında kullanılmak üzere tasarlanmıştır. 8.5mOhm on-resistance değeri ile düşük güç kayıplarında çalışır. Surface mount 8-SOP paketinde sunulan bu bileşen, motor kontrol, güç yönetimi, anahtar uygulamaları ve DC-DC dönüştürücülerde yaygın olarak kullanılır. -55°C ile 150°C arasında çalışan bu transistör, 4.5V ve 10V gate sürücü gerilimlerinde optimize edilmiştir. Hızlı anahtarlama uygulamaları için 18.6nC gate charge özelliğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12.8A (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 18.6 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1143 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power Dissipation (Max) | 1.32W (Ta) |
| Rds On (Max) @ Id, Vgs | 8.5mOhm @ 12A, 10V |
| Supplier Device Package | 8-SOP |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
