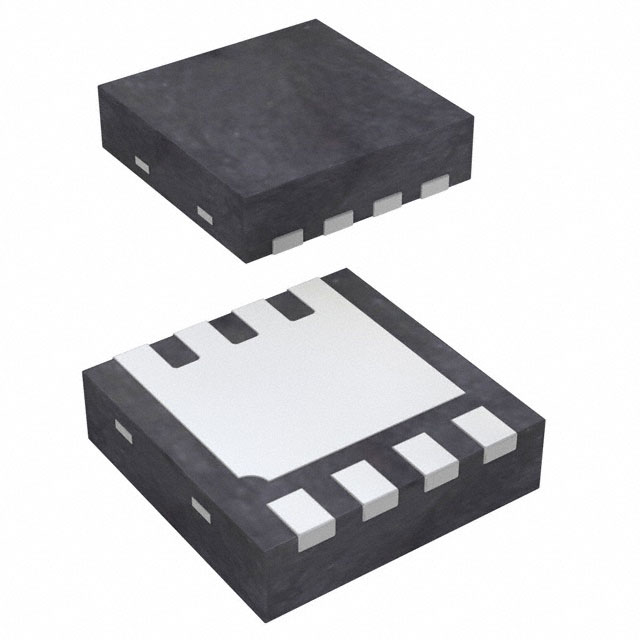

DMT3006LDK-7
MOSFET N-CH 30V 17.1A/46.2A 8DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMT3006LDK
DMT3006LDK-7 Hakkında
DMT3006LDK-7, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source gerilim (Vdss) ve 46.2A (Tc) sürekli dren akımı kapasitesi ile düşük on-direnç (6.5mOhm @ 10V) özelliğine sahiptir. 8-PowerVDFN yüzey montajlı pakette sunulan bu bileşen, -55°C ile +150°C arasında çalışabilir. Güç yönetimi, motor kontrol, DC-DC dönüştürücüler, LED sürücüleri ve batarya yönetim sistemleri gibi uygulamalarda kullanılır. 4.5V - 10V gate sürücü gerilimi ile CMOS ve TTL lojik seviyelerine uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 17.1A (Ta), 46.2A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 22.6 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1320 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 1.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 6.5mOhm @ 12A, 10V |
| Supplier Device Package | V-DFN3030-8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
