Transistörler - FET, MOSFET - Tekil

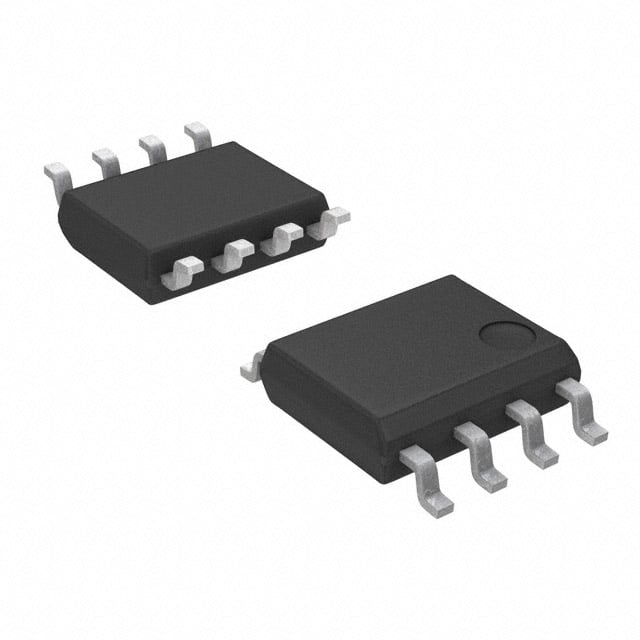

DMT15H067SSS-13
MOSFET N-CH 150V 4.5A/13A 8SO
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-SO
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMT15H067SSS
DMT15H067SSS-13 Hakkında
DMT15H067SSS-13, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistördür. 150V drain-source voltaj aralığında çalışabilen bu bileşen, 4.5A sürekli (Ta) ve 13A (Tc) drain akımı kapasitesine sahiptir. 67mΩ maksimum RDS(on) değeri ile güç yönetimi uygulamalarında verimliliğini sağlar. 8-SO yüzey montajlı paket ile PCB entegrasyonu kolaylaştırır. -55°C ile 150°C arasında çalışabilen geniş sıcaklık aralığı sayesinde endüstriyel ve otomotiv uygulamalarında, anahtarlama devreleri, motor kontrolleri ve güç dönüştürücülerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.5A (Ta), 13A (Tc) |
| Drain to Source Voltage (Vdss) | 150 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 6.4 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 425 pF @ 75 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power Dissipation (Max) | 1.3W (Ta) |
| Rds On (Max) @ Id, Vgs | 67mOhm @ 4.1A, 10V |
| Supplier Device Package | 8-SO |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
