Transistörler - FET, MOSFET - Tekil

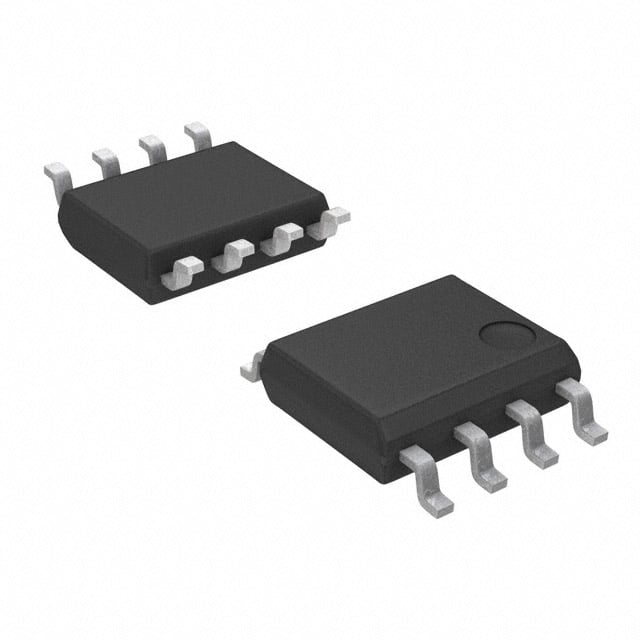

DMT15H053SSS-13
MOSFET N-CH 150V 5.2A/15A 8SO
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-SO
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMT15H053SSS
DMT15H053SSS-13 Hakkında
DMT15H053SSS-13, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistördür. 150V drain-source gerilim kapasitesi ile 5.2A (Ta) veya 15A (Tc) sürekli drain akımı sağlayabilir. 8-SO yüzey montaj paketinde sunulan bu bileşen, 53mΩ maksimum on-direnç (Rds On) ile düşük güç kaybında çalışır. -55°C ile +150°C sıcaklık aralığında kullanılabilir. Anahtarlama uygulamaları, motor kontrol, güç kaynakları ve DC/DC dönüştürücülerde yaygın olarak tercih edilir. 10V sürücü gerilimi ile kontrol edilebilen transistör, 11.5nC gate yükü ve 814pF giriş kapasitansı özellikleriyle hızlı komütasyon gerektiren devrelere uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.2A (Ta), 15A (Tc) |
| Drain to Source Voltage (Vdss) | 150 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 11.5 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 814 pF @ 75 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power Dissipation (Max) | 1.3W (Ta) |
| Rds On (Max) @ Id, Vgs | 53mOhm @ 4.1A, 10V |
| Supplier Device Package | 8-SO |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
