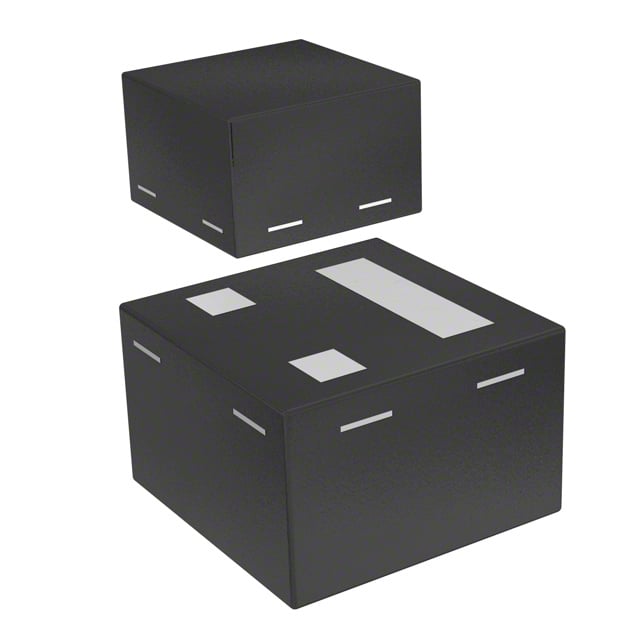

DMP32D9UFZ-7B
MOSFET P-CH 30V 200MA 3DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMP32D9UFZ
DMP32D9UFZ-7B Hakkında
DMP32D9UFZ-7B, Diodes Incorporated tarafından üretilen P-Channel MOSFET transistördür. 30V drain-source gerilimi ve 200mA sürekli dren akımı kapasitesi ile düşük güç uygulamalarında anahtarlama elemanı olarak kullanılır. 3-XFDFN yüzey montaj paketinde sunulan bu bileşen, 5Ω maksimum RDS(on) değeri ile verimli güç aktarımı sağlar. Geniş çalışma sıcaklık aralığında (-55°C ~ 150°C) kararlı performans gösterir. Düşük gate charge karakteristiği (0.35nC) ile hızlı anahtarlama özelliğine sahiptir. Tüketici elektroniği, batarya yönetim sistemleri, güç dönüştürücüler ve kontrol devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 200mA (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.2V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.35 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 22.5 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 390mW (Ta) |
| Rds On (Max) @ Id, Vgs | 5Ohm @ 100mA, 4.5V |
| Supplier Device Package | X2-DFN0606-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±10V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
