Transistörler - FET, MOSFET - Tekil

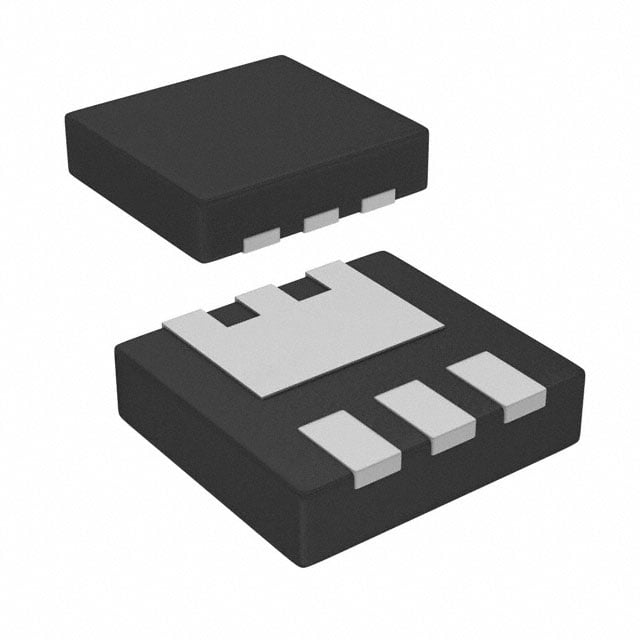

DMP3018SFK-13
MOSFET P-CH 30V 10.2A 6UDFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-PowerUDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMP3018SFK
DMP3018SFK-13 Hakkında
DMP3018SFK-13, Diodes Incorporated tarafından üretilen P-Channel MOSFET transistördür. 30V drain-source voltajında 10.2A sürekli drenaj akımı sağlayabilen bu bileşen, 6-PowerUDFN SMD paketinde sunulmaktadır. 14.5mΩ maksimum on-resistance değeri ile düşük güç kaybı sağlayan transistör, güç yönetimi devrelerinde, anahtarlama uygulamalarında ve power supply tasarımlarında kullanılır. -55°C ile +150°C arasında çalışabilen DMP3018SFK-13, mobil cihazlar, endüstriyel kontrolörler ve batarya yönetim sistemleri gibi uygulamalarda yaygın olarak tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10.2A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 90 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4414 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerUDFN |
| Part Status | Active |
| Power Dissipation (Max) | 1W (Ta) |
| Rds On (Max) @ Id, Vgs | 14.5mOhm @ 9.5A, 10V |
| Supplier Device Package | U-DFN2523-6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
