Transistörler - FET, MOSFET - Tekil

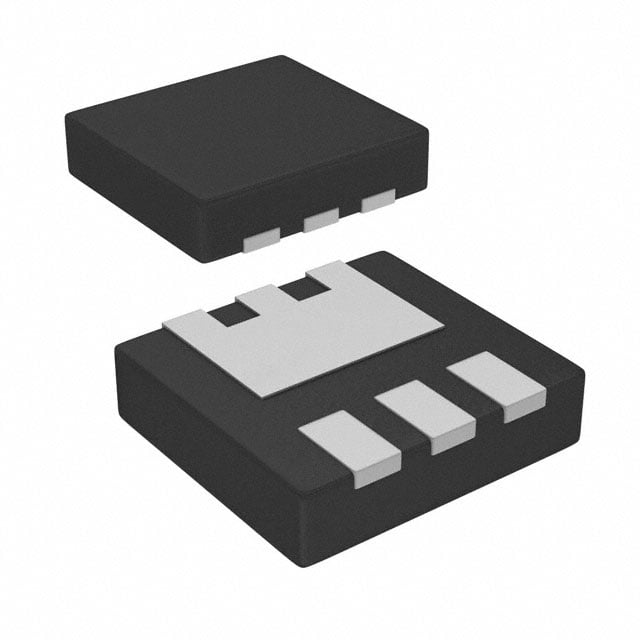

DMP3017SFK-7
MOSFET P-CH 30V 10.4A 6UDFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-PowerUDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMP3017SFK
DMP3017SFK-7 Hakkında
DMP3017SFK-7, Diodes Incorporated tarafından üretilen P-Channel MOSFET transistörüdür. 30V drain-source voltaj (Vdss) ve 10.4A sürekli dren akımı (Id) kapasitesine sahiptir. 14mOhm (10V gate voltajında 9.5A akımda) RDS(on) değeri ile düşük iletim kaybı sağlar. 6-PowerUDFN yüzey montajlı paketinde sunulan bu bileşen, -55°C ile 150°C arasında güvenilir çalışma sunar. Gate threshold voltajı maksimum 3V olup, 90nC gate charge değeri hızlı anahtarlama özellikleri ile uyumludur. Güç yönetimi, anahtarlama regülatörleri, motor denetimi ve genel analog/dijital uygulamalarda kullanılır. Not: Bu ürün üretim durdurulmuş (obsolete) konumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10.4A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 90 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4414 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerUDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1W (Ta) |
| Rds On (Max) @ Id, Vgs | 14mOhm @ 9.5A, 10V |
| Supplier Device Package | U-DFN2523-6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
