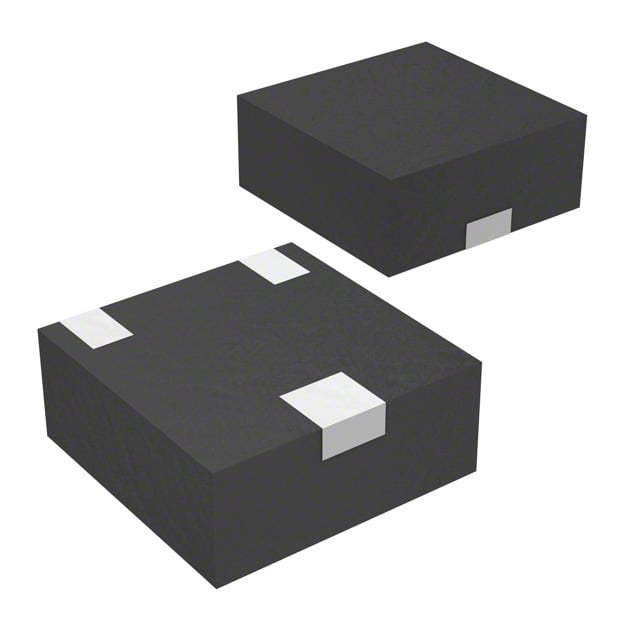

DMP21D6UFD-7
MOSFET P-CH 20V 600MA 3DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-UDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMP21D6UFD
DMP21D6UFD-7 Hakkında
DMP21D6UFD-7, Diodes Incorporated tarafından üretilen P-Channel MOSFET transistörüdür. 20V drain-source voltaj, 600mA sürekli dren akımı kapasitesine sahiptir. 3-UDFN paketinde sunulan bu komponent, düşük güç uygulamaları için tasarlanmıştır. Maksimum 400mW güç tüketimine ve 1Ohm on-resistance değerine sahiptir. Gate charge 0.8nC ile hızlı anahtarlama özelliği gösterir. Güç yönetimi, batarya kontrol devreleri, load switching ve sinyal anahtarlama uygulamalarında kullanılır. -55°C ile 150°C arasında stabil çalışır. SMD montajı için uygun, kompakt boyutu ile space-constrained tasarımlarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 600mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.2V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.8 nC @ 8 V |
| Input Capacitance (Ciss) (Max) @ Vds | 46.1 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-UDFN |
| Part Status | Active |
| Power Dissipation (Max) | 400mW |
| Rds On (Max) @ Id, Vgs | 1Ohm @ 100mA, 4.5V |
| Supplier Device Package | X1-DFN1212-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
