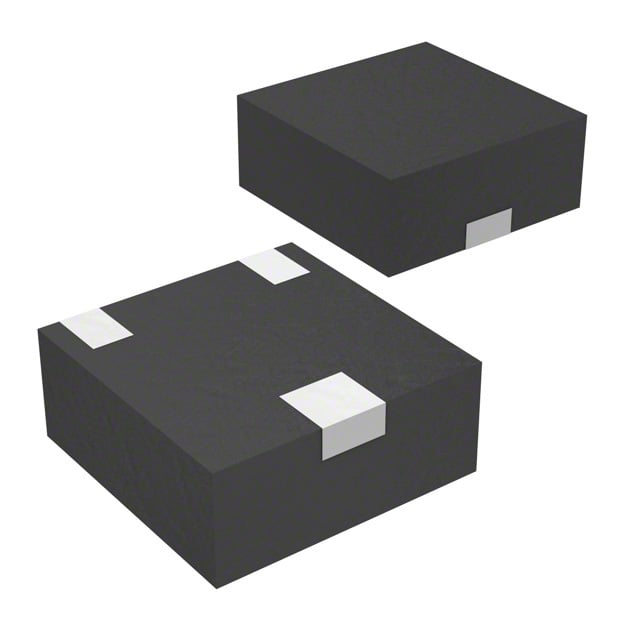

DMP21D5UFD-7
MOSFET P-CH 20V 600MA 3DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-UDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMP21D5UFD
DMP21D5UFD-7 Hakkında
DMP21D5UFD-7, Diodes Incorporated tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source gerilimi ve 600mA sürekli drain akımı kapasitesi ile düşük güç anahtarlama uygulamalarında kullanılır. 1Ohm (4.5V, 100mA) RDS(on) değeri ile verimli anahtarlama sağlar. 3-UDFN Surface Mount paketinde sunulan bu transistör, batarya yönetimi, power distribution, load switching ve sinyal kontrol devreleri gibi uygulamalarda tercih edilir. -55°C ile 150°C arasında çalışır ve 400mW maksimum güç dağıtımı kapasitesine sahiptir. ±8V gate gerilimi aralığında güvenli şekilde kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 600mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.2V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 800 pF @ 8 V |
| Input Capacitance (Ciss) (Max) @ Vds | 46.1 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-UDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 400mW (Ta) |
| Rds On (Max) @ Id, Vgs | 1Ohm @ 100mA, 4.5V |
| Supplier Device Package | X1-DFN1212-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
