Transistörler - FET, MOSFET - Tekil

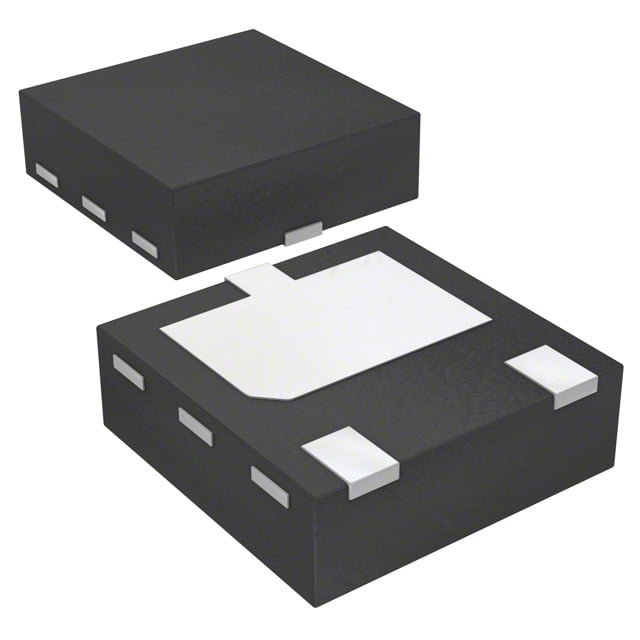

DMP2045UFY4-7
MOSFET P-CH 20V 4.7A X2-DFN2015
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-XDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMP2045UFY4
DMP2045UFY4-7 Hakkında
DMP2045UFY4-7, Diodes Incorporated tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source voltaj ve 4.7A sürekli drain akımı kapasitesi ile güç yönetimi, anahtarlama ve amplifikasyon uygulamalarında kullanılır. Surface mount X2-DFN2015 paketinde sunulan bu bileşen, 45mΩ maksimum RDS(on) değeri ile düşük açılı direnç sağlar. -55°C ile 150°C arasında çalışabilen kompakt tasarımı, mobil cihazlar, enerji dönüştürme devreleri ve portable elektronik ürünlerde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.7A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 6.8 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 634 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XDFN |
| Part Status | Active |
| Power Dissipation (Max) | 670mW (Ta) |
| Rds On (Max) @ Id, Vgs | 45mOhm @ 4A, 4.5V |
| Supplier Device Package | X2-DFN2015-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
