Transistörler - FET, MOSFET - Tekil

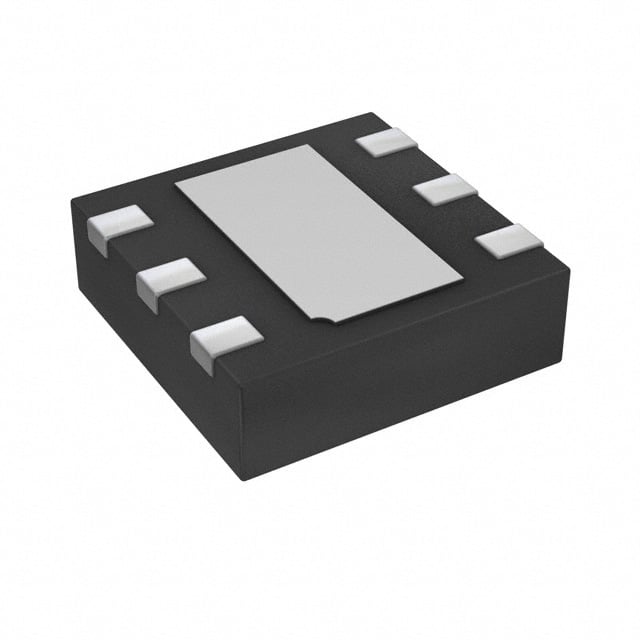

DMP2035UFCL-7
MOSFET P-CH 20V 6.6A 6UDFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-UFDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMP2035U
DMP2035UFCL-7 Hakkında
DMP2035UFCL-7, Diodes Incorporated tarafından üretilen P-Channel MOSFET transistörüdür. 20V drain-source gerilimi ve 6.6A sürekli dren akımı ile tasarlanmıştır. 6-UFDFN yüzey montajlı paketinde sunulan bu bileşen, güç yönetimi devrelerinde, motor kontrolü uygulamalarında ve anahtarlama devrelerinde kullanılır. 24mΩ maksimum RDS(on) değeri ile düşük enerji kaybı sağlar. -55°C ile +150°C arasında çalışabilir ve 740mW maksimum güç yayılımı kapasitesine sahiptir. Kompakt boyutu sayesinde yoğun devre tasarımlarına uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6.6A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 44 nC @ 8 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2200 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-UFDFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 740mW (Ta) |
| Rds On (Max) @ Id, Vgs | 24mOhm @ 8A, 4.5V |
| Supplier Device Package | U-DFN1616-6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
