Transistörler - FET, MOSFET - Tekil

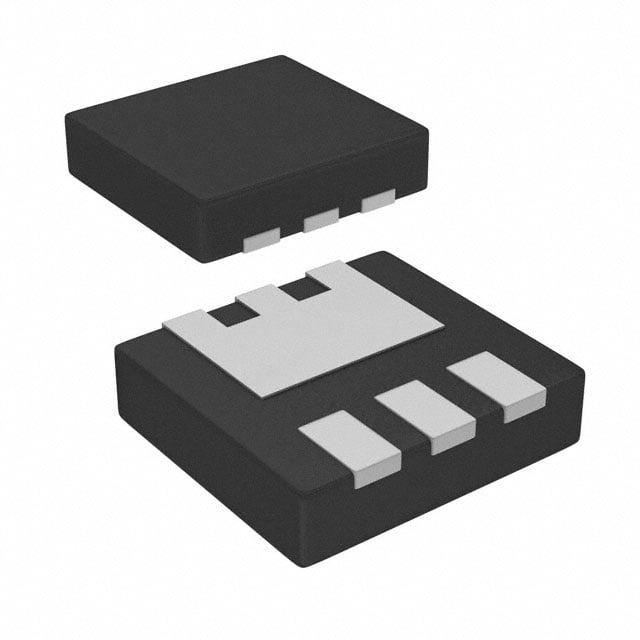

DMP2018LFK-7
MOSFET P-CH 20V 9.2A 6UDFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-PowerUDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMP2018LFK
DMP2018LFK-7 Hakkında
DMP2018LFK-7, Diodes Incorporated tarafından üretilen P-Channel MOSFET transistörüdür. 20V dren-kaynak gerilimi ve 9.2A sürekli dren akımı kapasitesine sahip bu bileşen, 6-PowerUDFN yüzey montaj paketinde sunulmaktadır. 16mOhm (4.5V, 3.6A koşullarında) Rds(on) değeri ile düşük iletiş direnci sağlar. -55°C ile +150°C arasında çalışma sıcaklığında güvenilir işlem yapar. Anahtarlama uygulamaları, güç yönetimi devreleri, batarya yönetim sistemleri ve genel amaçlı MOSFET uygulamalarında kullanılır. 1W maksimum güç tüketimine ve ±12V Vgs sınırına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9.2A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 113 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4748 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerUDFN |
| Part Status | Active |
| Power Dissipation (Max) | 1W (Ta) |
| Rds On (Max) @ Id, Vgs | 16mOhm @ 3.6A, 4.5V |
| Supplier Device Package | U-DFN2523-6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.2V @ 200µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
