Transistörler - FET, MOSFET - Tekil

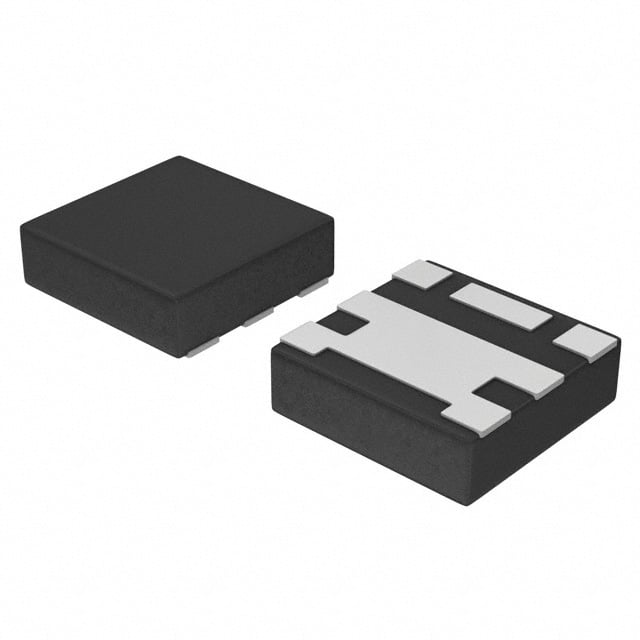

DMP1245UFCL-7
MOSFET P-CH 12V 6.6A X1-DFN1616
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-PowerUFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMP1245UFCL
DMP1245UFCL-7 Hakkında
DMP1245UFCL-7, Diodes Incorporated tarafından üretilen P-Channel MOSFET transistördür. 12V Drain-Source gerilim, 6.6A sürekli drain akımı ve 29mOhm RDS(on) değeri ile düşük güç kaybı uygulamalarında kullanılır. X1-DFN1616 çok küçük yüzey montaj paketi sayesinde yüksek yoğunluklu PCB tasarımlarına uygun hale getirilmiştir. -55°C ile 150°C arasında çalışabilen bu bileşen, anahtarlama devrelerinde, güç yönetimi, kargaşa giderme ve load switch uygulamalarında tercih edilir. 26.1nC gate charge ve 1357.4pF input capacitance özellikleri ile hızlı komütasyon özelliklerine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6.6A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 26.1 nC @ 8 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1357.4 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerUFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 613mW (Ta) |
| Rds On (Max) @ Id, Vgs | 29mOhm @ 4A, 4.5V |
| Supplier Device Package | X1-DFN1616-6 (Type E) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 950mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
