Transistörler - FET, MOSFET - Tekil

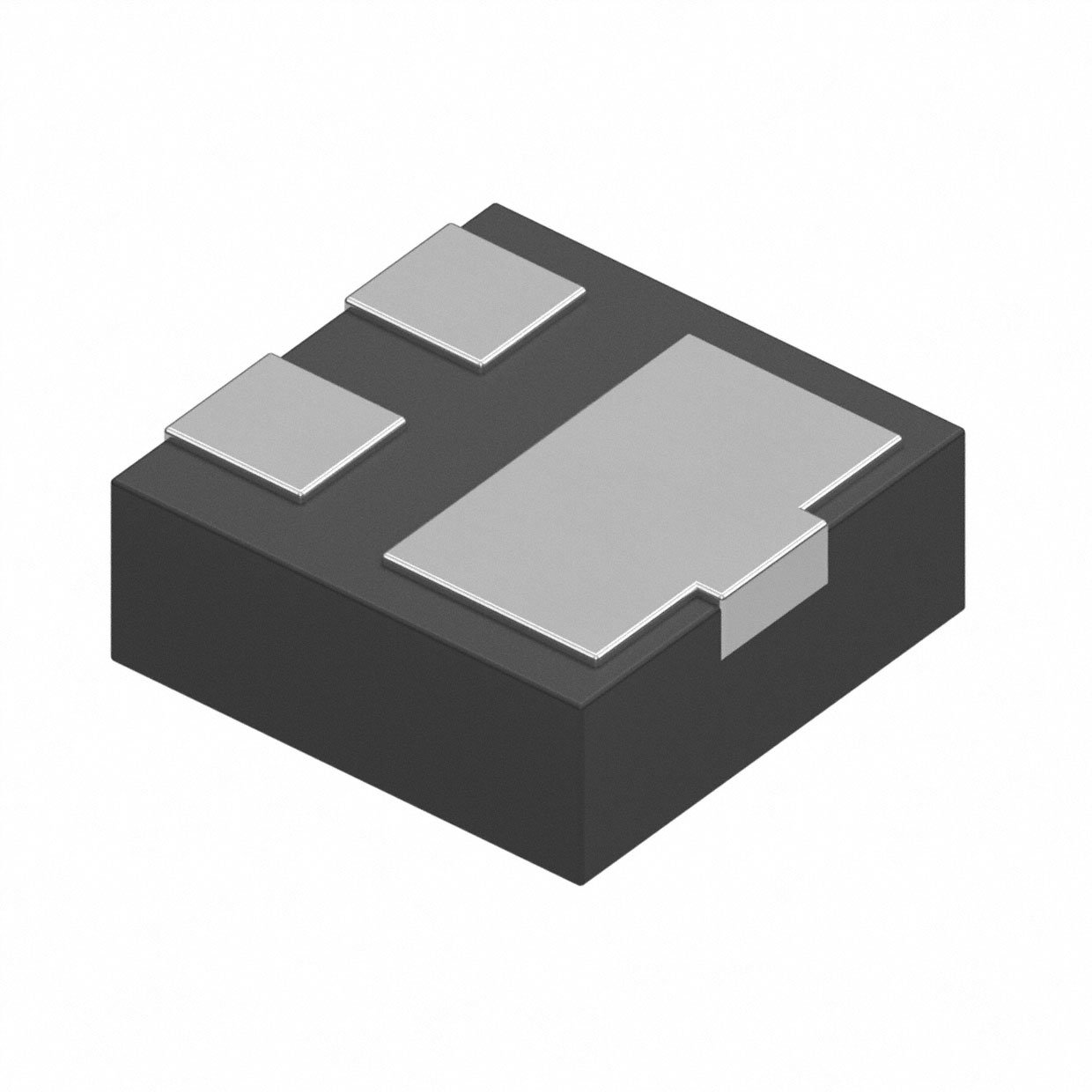

DMP1200UFR4-7
MOSFET P-CH 12V 2A X2-DFN1010-3
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMP1200UFR4
DMP1200UFR4-7 Hakkında
DMP1200UFR4-7, Diodes Incorporated tarafından üretilen P-Channel MOSFET transistördür. 12V drain-source gerilimi ve 2A sürekli dren akımı kapasitesi ile tasarlanmıştır. 100mΩ maksimum on-direnci (Rds On) ile düşük güç kaybı sağlar. X2-DFN1010-3 yüzey montajlı paketinde sunulan bu bileşen, -55°C ile +150°C arasında çalışabilir. 480mW maksimum güç tüketimi ile batarya yönetim sistemleri, anahtarlama devreleri, motor kontrol uygulamaları ve genel amaçlı anahtar uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 5.8 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 514 pF @ 5 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 480mW (Ta) |
| Rds On (Max) @ Id, Vgs | 100mOhm @ 2A, 4.5V |
| Supplier Device Package | X2-DFN1010-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
