Transistörler - FET, MOSFET - Tekil

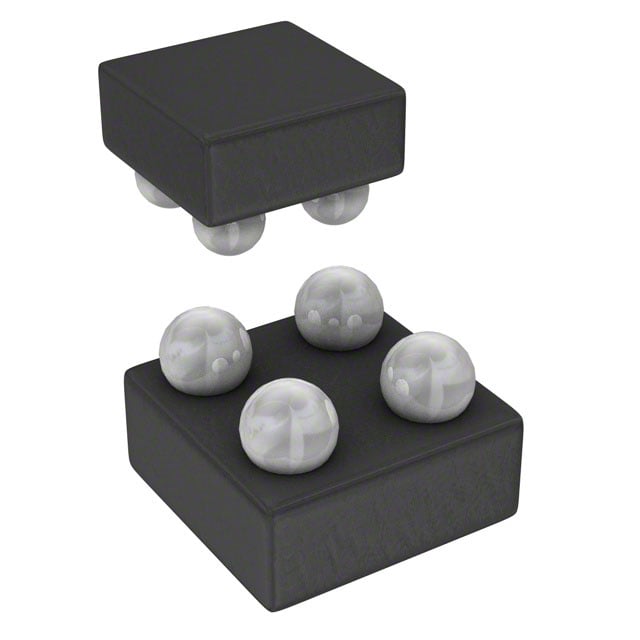

DMP1096UCB4-7
MOSFET P-CH 12V 2.6A U-WLB1010-4
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 4-UFBGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMP1096
DMP1096UCB4-7 Hakkında
DMP1096UCB4-7, Diodes Incorporated tarafından üretilen P-Channel MOSFET transistörüdür. 12V drain-source voltajında 2.6A sürekli akım kapasitesine sahiptir. 4.5V gate voltajında 102mOhm maksimum RDS(ON) değeri ile düşük on-resistance özellikleri sunar. Surface mount U-WLB1010-4 (4-UFBGA, WLBGA) paketinde sunulan bu bileşen, -55°C ile +150°C işletme sıcaklık aralığında çalışır. Anahtarlama uygulamalarında, güç yönetimi devrelerinde ve logik seviyesi kontrol gerektiren endüstriyel elektronik sistemlerinde kullanılır. 3.7nC gate charge ve düşük input capacitance değerleri hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.6A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 3.7 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 251 pF @ 6 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-UFBGA, WLBGA |
| Part Status | Last Time Buy |
| Power Dissipation (Max) | 820mW (Ta) |
| Rds On (Max) @ Id, Vgs | 102mOhm @ 500mA, 4.5V |
| Supplier Device Package | U-WLB1010-4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | -5V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
