Transistörler - FET, MOSFET - Tekil

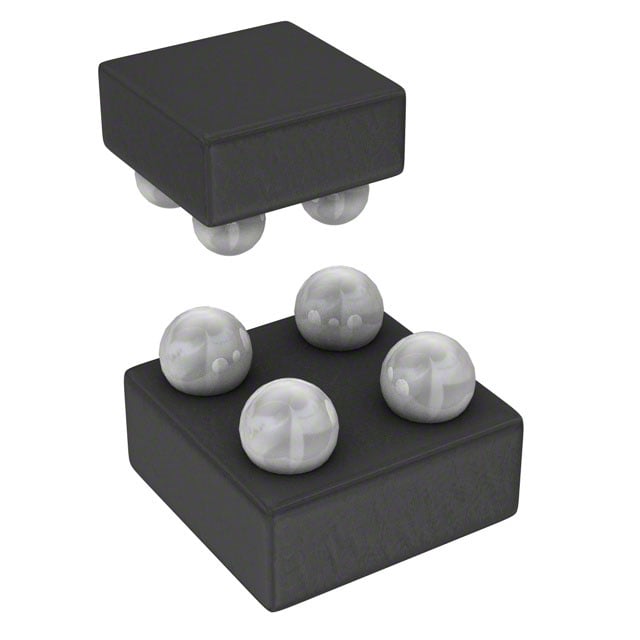

DMP1080UCB4-7
MOSFET P-CH 12V 3.3A U-WLB1010-4
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 49-WFBGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMP1080
DMP1080UCB4-7 Hakkında
DMP1080UCB4-7, Diodes Incorporated tarafından üretilen P-Channel MOSFET transistördür. 12V drain-source gerilimi ve 3.3A sürekli dren akımı kapasitesi ile orta güç uygulamalarında kullanılır. 80mΩ maksimum RDS(on) değeri ile düşük açılış direncine sahiptir. U-WLB1010-4 paketinde surface mount olarak montajlanır. Geniş sıcaklık aralığında (-55°C ~ 150°C) çalışabilir. Güç yönetimi, load switching, invertör devreleri ve genel anahtarlama uygulamalarında tercih edilir. Son üretim siparişleri (Last Time Buy) nedeniyle stok kontrol önemlidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.3A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 5 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 350 pF @ 6 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-UFBGA, WLBGA |
| Part Status | Last Time Buy |
| Power Dissipation (Max) | 820mW (Ta) |
| Rds On (Max) @ Id, Vgs | 80mOhm @ 500mA, 4.5V |
| Supplier Device Package | U-WLB1010-4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | -6V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
