Transistörler - FET, MOSFET - Tekil

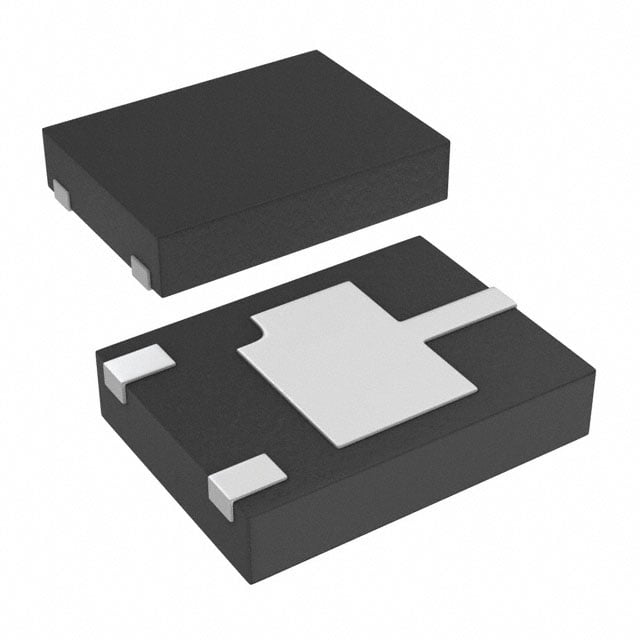

DMP1045UFY4-7
MOSFET P-CH 12V 5.5A DFN2015H4-3
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMP1045UFY4
DMP1045UFY4-7 Hakkında
DMP1045UFY4-7, Diodes Incorporated tarafından üretilen P-Channel MOSFET transistörüdür. 12V drain-source voltajı ve 5.5A sürekli drenaj akımı ile tasarlanmıştır. 32mΩ RDS(on) değeri ile düşük açılış direnci sağlar. DFN2015H4-3 yüzey montajı paketlemesi ile kompakt uygulamalara uygun olup, -55°C ile 150°C arasında çalışabilir. Anahtarlama uygulamaları, güç yönetimi, lojik seviyeleri kontrol ve düşük güçlü elektronik devrelerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.5A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 23.7 nC @ 8 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1291 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 700mW (Ta) |
| Rds On (Max) @ Id, Vgs | 32mOhm @ 4A, 4.5V |
| Supplier Device Package | DFN2015H4-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
