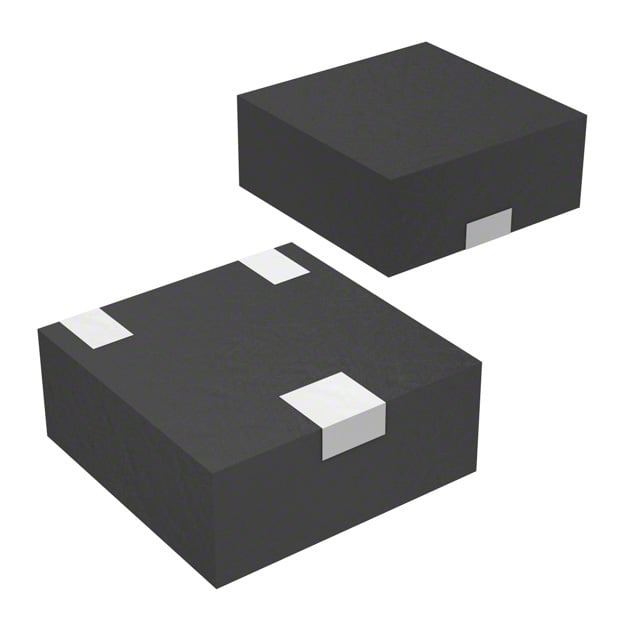

DMN62D1LFD-13
MOSFET N-CH 60V 400MA 3DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-UDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMN62D1LFD
DMN62D1LFD-13 Hakkında
DMN62D1LFD-13, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source gerilimi ve 400mA sürekli drain akımı kapasitesiyle düşük güç uygulamalarında anahtarlama ve amplifikasyon görevlerinde kullanılır. 3-UDFN (1212) yüzeye monte paket içinde sunulan bu transistör, 2Ω maksimum RDS(on) değeri ile verimli enerji transferi sağlar. -55°C ile 150°C arasında çalışabilen DMN62D1LFD-13, tüketici elektronikleri, IoT cihazları, güç yönetimi devreleri ve endüstriyel kontrol uygulamalarında tercih edilir. Düşük gate charge (0.55nC) karakteristiği hızlı anahtarlama işlemlerini destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 400mA (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.55 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 36 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-UDFN |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 2Ohm @ 100mA, 4V |
| Supplier Device Package | X1-DFN1212-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
