Transistörler - FET, MOSFET - Tekil

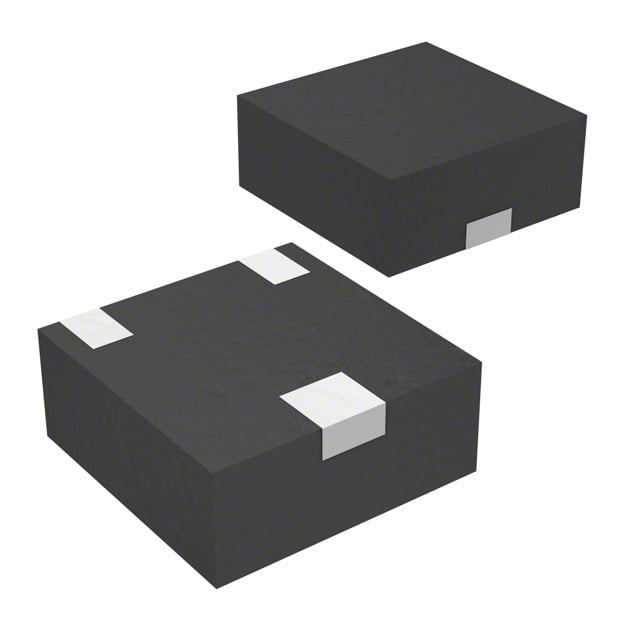

DMN62D0SFD-7
MOSFET N-CH 60V 540MA 3DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-UDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMN62D0SFD
DMN62D0SFD-7 Hakkında
DMN62D0SFD-7, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source gerilimi ve 540mA sürekli drain akımı ile anahtarlama uygulamalarında kullanılır. 2Ω RDS(on) değeri ile düşük kayıp özelliğine sahiptir. 3-UDFN (1.2x1.2mm) yüzeye monte paketinde sunulan bu bileşen, güç yönetimi, DC-DC dönüştürücüler, motor kontrol ve genel anahtarlama devrelerinde uygulanır. -55°C ile 150°C arasında çalışabilir ve 430mW maksimum güç dağıtabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 540mA (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.87 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 30.2 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-UDFN |
| Part Status | Active |
| Power Dissipation (Max) | 430mW (Ta) |
| Rds On (Max) @ Id, Vgs | 2Ohm @ 500mA, 10V |
| Supplier Device Package | X1-DFN1212-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
