Transistörler - FET, MOSFET - Tekil
DMN6070SFCL-7

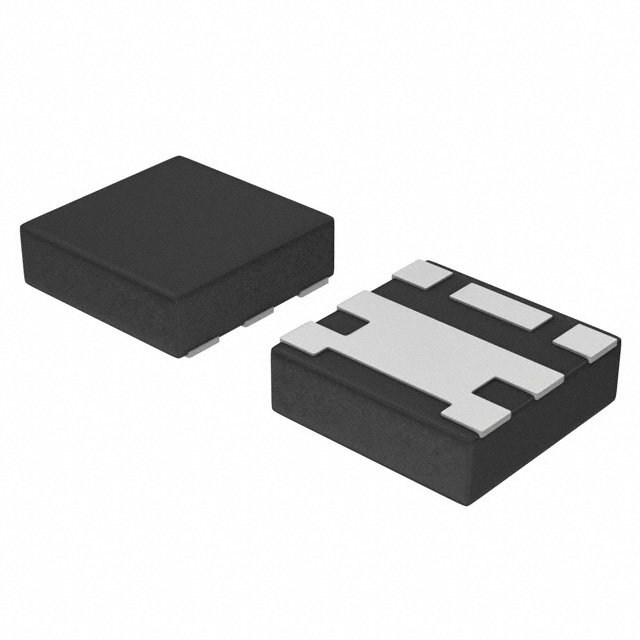

MOSFET N-CH 60V 3A X1-DFN1616-6
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-PowerUFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMN6070SFCL
DMN6070SFCL-7 Hakkında
DMN6070SFCL-7, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source gerilim ve 3A sürekli drain akımı kapasitesi ile orta güç uygulamaları için tasarlanmıştır. 85mΩ maksimum RDS(on) değeri ile düşük kayıp özelliği gösterir. X1-DFN1616-6 kompakt yüzey montajı paketinde sunulan bu bileşen, anahtarlama devreleri, DC-DC dönüştürücüler, motor sürücüleri ve güç yönetimi uygulamalarında kullanılır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 12.3 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 606 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerUFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 600mW (Ta) |
| Rds On (Max) @ Id, Vgs | 85mOhm @ 1.5A, 10V |
| Supplier Device Package | X1-DFN1616-6 (Type E) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
