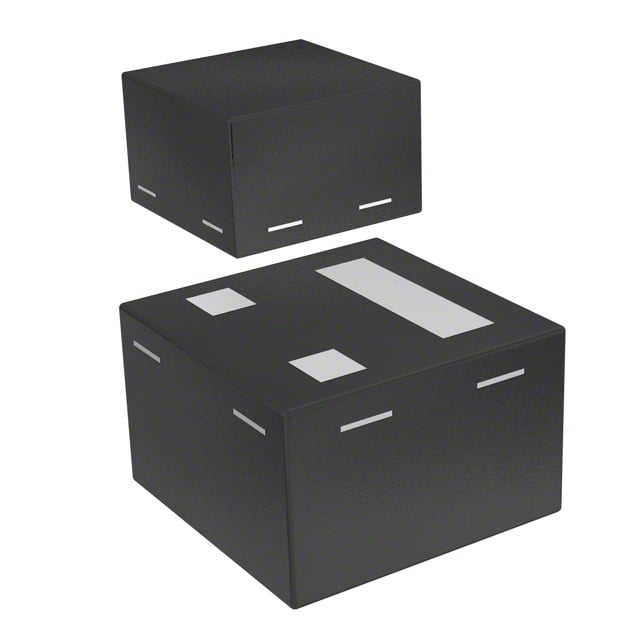

DMN31D5UFZ-7B
MOSFET N-CH 30V 220MA 3DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMN31D5UFZ
DMN31D5UFZ-7B Hakkında
DMN31D5UFZ-7B, Diodes Incorporated tarafından üretilen N-channel MOSFET transistördür. 30V drain-source gerilimi ve 220mA sürekli akım kapasitesi ile düşük güç uygulamalarında kullanılır. 1.5Ohm maksimum RDS(on) değeri ile anahtarlama devrelerinde verimli çalışır. 3-XFDFN yüzey montaj paketinde sunulan bu bileşen, -55°C ile 150°C arasında çalışabilir. Mobil cihazlar, USB kontrolü, güç yönetimi ve düşük voltaj DC-DC dönüştürücüler gibi uygulamalarda tercih edilir. 0.35nC gate charge ile hızlı anahtarlama özellikleri sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 220mA (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.2V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.35 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 22.2 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 393mW (Ta) |
| Rds On (Max) @ Id, Vgs | 1.5Ohm @ 100mA, 4.5V |
| Supplier Device Package | X2-DFN0606-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
