Transistörler - FET, MOSFET - Tekil

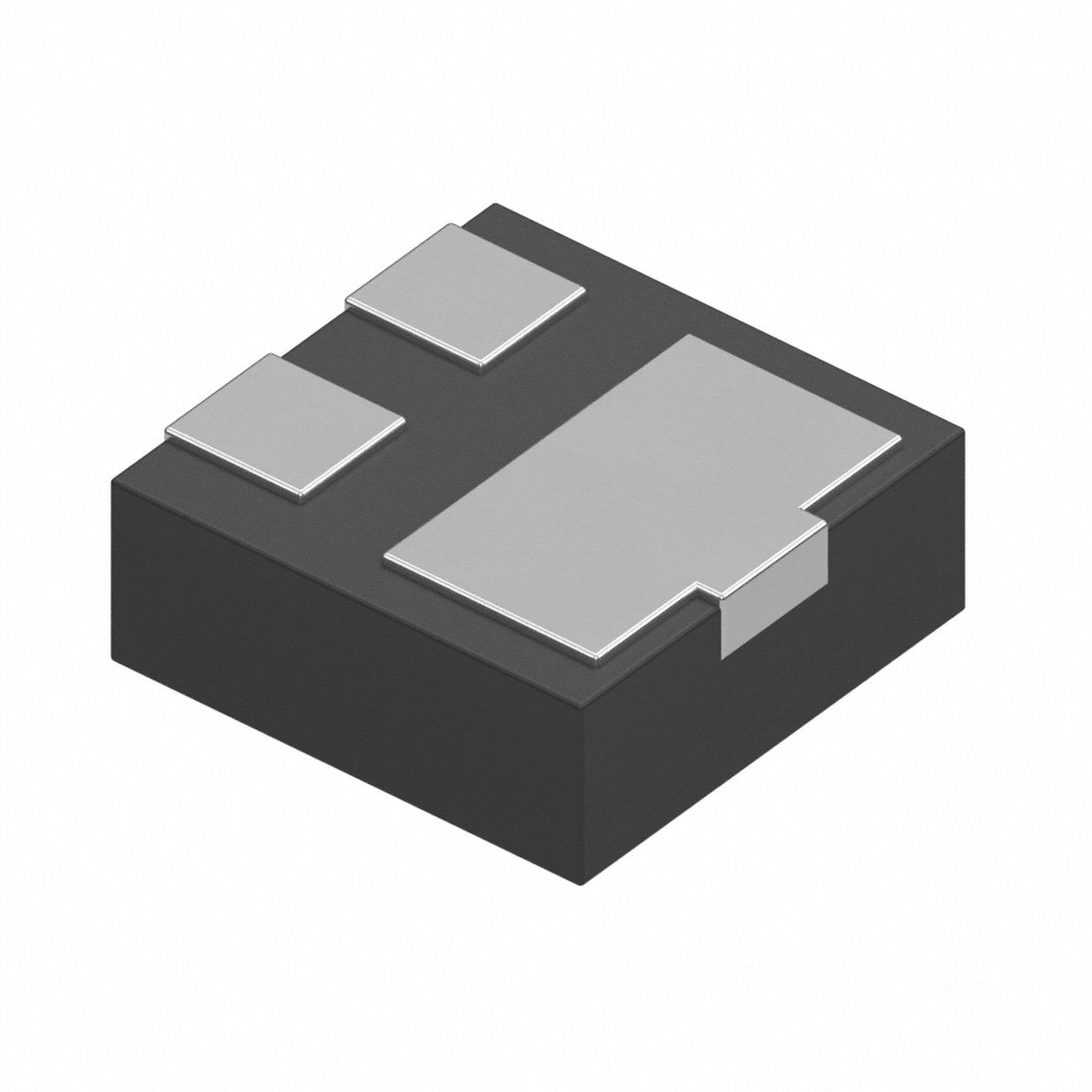

DMN3071LFR4-7R
MOSFET N-CH 30V 3.4A 3DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMN3071LFR4
DMN3071LFR4-7R Hakkında
DMN3071LFR4-7R, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltaj kapasitesi ile 3.4A sürekli drain akımı sağlar. 10V gate voltajında 65mOhm drain-source direnci (RDS on) karakteristiğine sahiptir. 4.5nC gate charge ve 190pF input capacitance değerleri ile hızlı anahtarlama özelliği sunar. 3DFN (X2-DFN1010-3) yüzey monte paketinde tedarik edilir. -55°C ile +150°C arasında çalışır ve maksimum 500mW güç dağılımına dayanır. Vgs(th) eşik voltajı 250µA'de 2.5V'dur. Motor kontrol, güç yönetimi, DC-DC konvertörler ve anahtarlama uygulamalarında kullanılan kompakt bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.4A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 4.5 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 190 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 500mW |
| Rds On (Max) @ Id, Vgs | 65mOhm @ 3.2A, 10V |
| Supplier Device Package | X2-DFN1010-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
