Transistörler - FET, MOSFET - Tekil

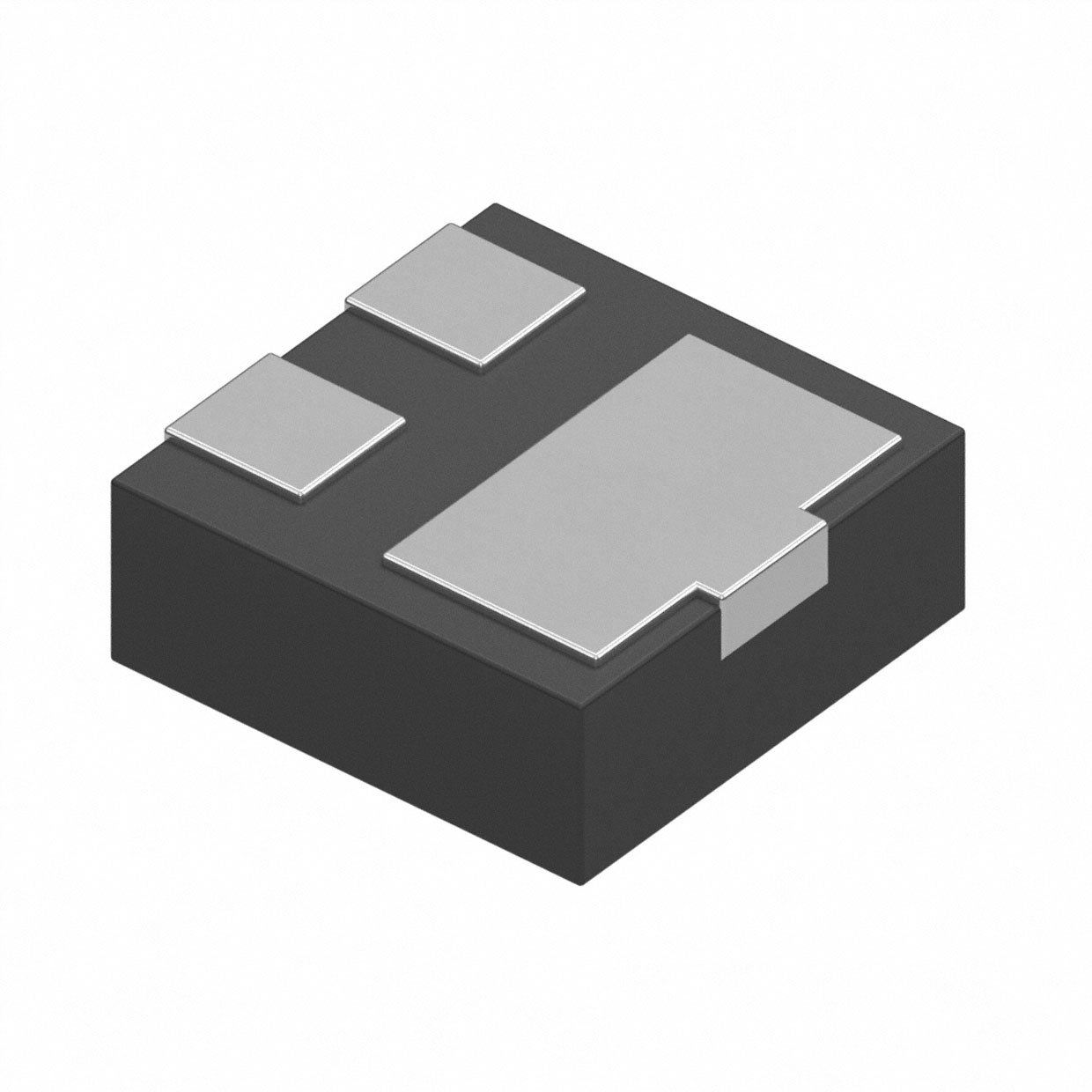

DMN3071LFR4-7
MOSFET N-CH 30V 3.4A 3DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMN3071LFR4
DMN3071LFR4-7 Hakkında
DMN3071LFR4-7, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source gerilimi ve 3.4A sürekli drain akımı ile çalışır. 65mOhm maksimum on-resistance (Rds On) değerine sahip olup, 10V gate geriliminde optimize edilmiştir. 3-XFDFN (X2-DFN1010-3) yüzey montajlı paket içinde sunulur. -55°C ile 150°C arasında çalışabilir ve 500mW güç tüketebilir. Düşük gate charge (4.5nC @ 10V) ve düşük input capacitance (190pF @ 15V) özellikleri hızlı anahtarlama uygulamaları için uygundur. Anahtarlama devreleri, DC-DC dönüştürücüler, motor sürücüleri ve güç yönetimi uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.4A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 4.5 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 190 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 500mW |
| Rds On (Max) @ Id, Vgs | 65mOhm @ 3.2A, 10V |
| Supplier Device Package | X2-DFN1010-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
