Transistörler - FET, MOSFET - Tekil

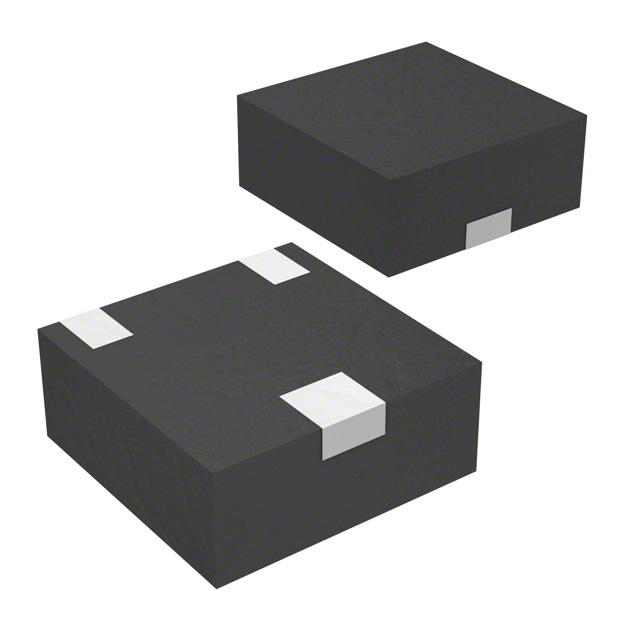

DMN2450UFD-7
MOSFET N-CH 20V 900MA 3DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-UDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMN2450UFD
DMN2450UFD-7 Hakkında
DMN2450UFD-7, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistördür. 20V drain-source voltaj ve 900mA sürekli drenaj akımı ile çalışan bu bileşen, düşük güç uygulamalarında switch kontrolü sağlar. 3-UDFN surface mount paketinde sunulan transistör, 600mOhm tipik RDS(on) değeri ile verimli komütasyon özellikleri sunar. -55°C ile 150°C arasında çalışabilir ve maksimum 400mW güç tüketimi ile tasarlanmıştır. Gate charge 0.7nC olup, hızlı anahtarlama uygulamaları için uygundur. Mobil cihazlar, portable power management, LED sürücüleri ve genel amaçlı anahtarlama devrelerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 900mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.7 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 52 pF @ 16 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-UDFN |
| Part Status | Active |
| Power Dissipation (Max) | 400mW (Ta) |
| Rds On (Max) @ Id, Vgs | 600mOhm @ 200mA, 4.5V |
| Supplier Device Package | X1-DFN1212-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
