Transistörler - FET, MOSFET - Tekil

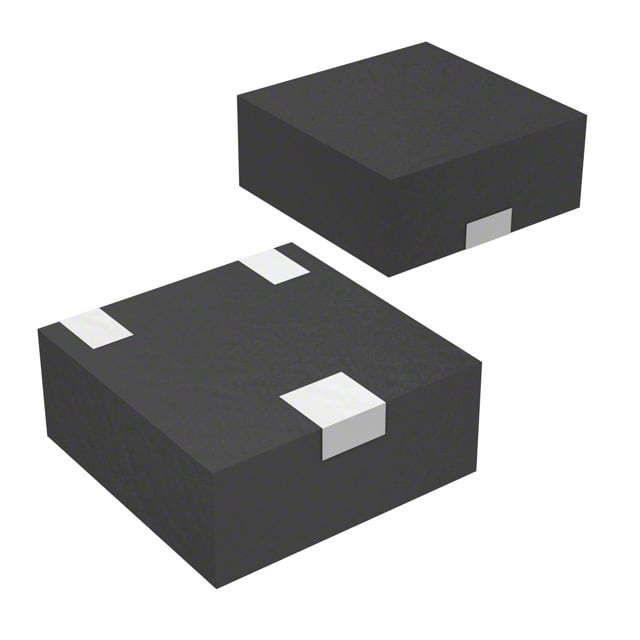

DMN2400UFD-7
MOSFET N-CH 20V 900MA 3DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-UDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- DMN2400UFD
DMN2400UFD-7 Hakkında
DMN2400UFD-7, Diodes Incorporated tarafından üretilen N-Channel MOSFET transistördür. 20V drain-source gerilimi (Vdss) ve 900mA sürekli drain akımı kapasitesi ile genel amaçlı anahtarlama uygulamalarında kullanılır. 4.5V gate geriliminde 600mOhm maksimum RDS(on) değerine sahiptir. 3-UDFN yüzey montajlı pakette sunulan bu bileşen, -55°C ile 150°C arasında çalışabilir. Mobil cihazlar, DC-DC dönüştürücüler, güç yönetimi devreleri ve genel anahtarlama uygulamalarında tercih edilir. 400mW maksimum güç tüketim özelliğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 900mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 500 pF @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 37 pF @ 16 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-UDFN |
| Part Status | Not For New Designs |
| Power Dissipation (Max) | 400mW (Ta) |
| Rds On (Max) @ Id, Vgs | 600mOhm @ 200mA, 4.5V |
| Supplier Device Package | X1-DFN1212-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
